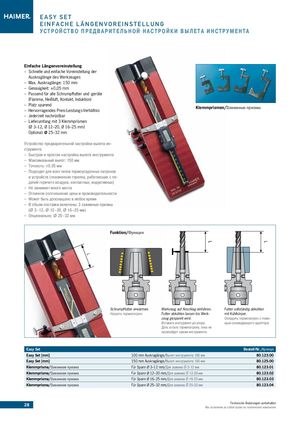

Каталог Haimer технология индукционной устадки инструмента - страница 28

Предыдущая страница Следующая страница

Навигация

EASY SET

EINFACHE LÄNGENVOREINSTELLUNG

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ВЫЛЕТА ИНСТРУМЕНТА

Einfache Längenvoreinstellung – Schnelle und einfache Voreinstellung der Auskraglänge des Werkzeuges – Max. Auskraglänge: 150 mm – Genauigkeit: ±0,05 mm – Passend für alle Schrumpffutter und -geräte (Flamme, Heißluft, Kontakt, Induktion) – Platz sparend Klemmprismen/Зажимные призмы – Hervorragendes Preis-Leistungs-Verhältnis – Jederzeit nachrüstbar – Lieferumfang mit 3 Klemmprismen (Ø 3–12, Ø 12–20, Ø 16–25 mm) Optional: Ø 25–32 mm Устройство предварительной настройки вылета инструмента

–Быстрая и простая настройка вылета инструмента
–Maксимальный вылет: 150 мм
–Точность: ±0.05 мм
–Подходит для всех типов термоусадочных патронов
и устройств (плазменная горелка, работающих с по-
дачей горячего воздуха, контактных, индуктивных)
–Не занимает много места
–Отличное соотношение цены и производительности
–Может быть дооснащено в любое время
–В объем поставки включены: 3 зажимные призмы
(Ø 3–12, Ø 12–20, Ø 16–25 мм)
–Опционально: Ø 25–32 мм

Funktion/Функция

L

Schrumpffutter erwärmen.Werkzeug auf Anschlag einführen. Futter vollständig abkühlen
Нагреть термопатронFutter abkühlen lassen bis Werk-mit Kühlkörper.

zeug gespannt wird. Охладить термопатрон с помо- Вставить инструмент до упора. щью охлаждающего адаптера Дать остыть термопатрону, пока не произойдет зажим инструмента.

Easy SetBestell-Nr./Артикул
Easy Set[mm]100 mm Auskraglänge/Вылет инструмента 100 мм80.123.00
Easy Set[mm]150 mm Auskraglänge/Вылет инструмента 150 мм80.125.00
Klemmprisma/Зажимная призмаFür Spann Ø 3–12 mm/Для зажима Ø3-12 мм80.123.01
Klemmprisma/Зажимная призмаFür Spann Ø 12–20 mm/Для зажима Ø12-20 мм80.123.02
Klemmprisma/Зажимная призмаFür Spann Ø 16–25 mm/Для зажима Ø16-25 мм80.123.03
Klemmprisma/Зажимная призмаFür Spann Ø 25–32 mm/Для зажима Ø25-32 мм80.123.04
