ПАСПОРТ КАЧЕСТВА

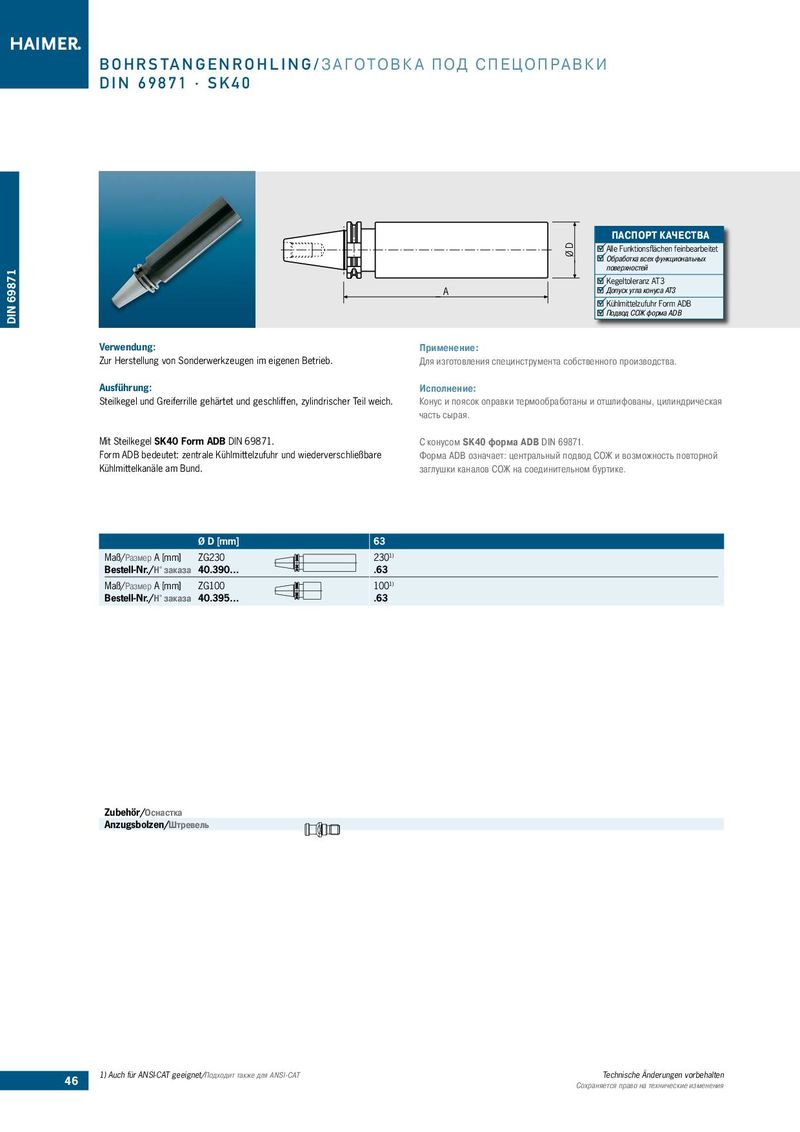

Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 A Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Zur Herstellung von Sonderwerkzeugen im eigenen Betrieb. | Для изготовления специнструмента собственного производства. |
| Ausführung: | Исполнение: |
| Steilkegel und Greiferrille gehärtet und geschliffen, zylindrischer Teil weich. | Конус и поясок оправки термообработаны и отшлифованы, цилиндрическая |
| часть сырая. | |
| Mit Steilkegel SK40 Form ADB DIN 69871. | С конусом SK40 форма ADB DIN 69871. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. |
| Ø D [mm] | 63 | |
| Maß/Размер A [mm] | ZG230 | 2301) |
| Bestell-Nr./Н° заказа | 40.390… | .63 |
| Maß/Размер A [mm] | ZG100 | 1001) |
| Bestell-Nr./Н° заказа | 40.395… | .63 |
Zubehör/Оснастка Anzugsbolzen/Штревель
