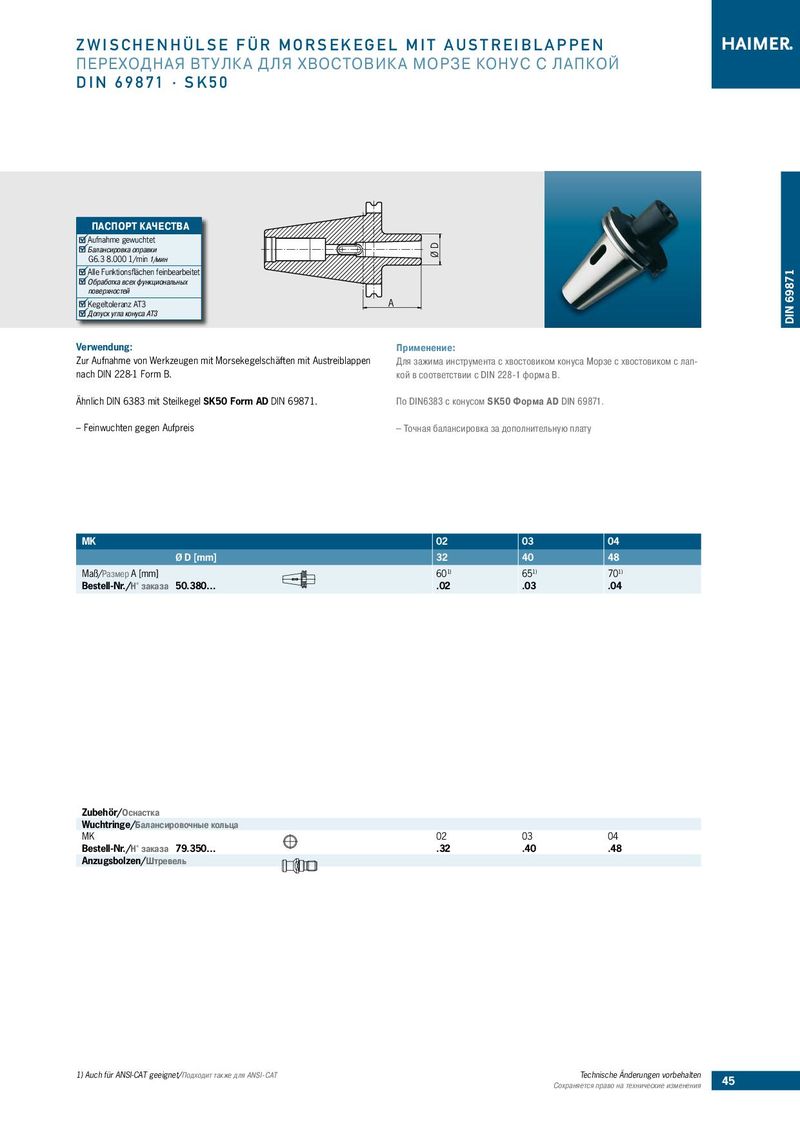

ПАСПОРТ КАЧЕСТВА
Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей
| Kegeltoleranz AT3 | A | |
| Допуск угла конуса АТ3 | ||
| Verwendung: | Применение: | |
| Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Austreiblappen | Для зажима инструмента с хвостовиком конуса Морзе с хвостовиком с лап- | |
| nach DIN 228-1 Form B. | кой в соответствии с DIN 228-1 форма В. | |
| Ähnlich DIN 6383 mit Steilkegel SK50 Form AD DIN 69871. | По DIN6383 с конусом SK50 Форма AD DIN 69871. | |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
MK 02 03 04
Ø D [mm] 32 40 48
Maß/Размер A [mm] 601) 651) 701) Bestell-Nr./Н° заказа 50.380… .02 .03 .04
Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 02 03 04 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 Anzugsbolzen/Штревель
