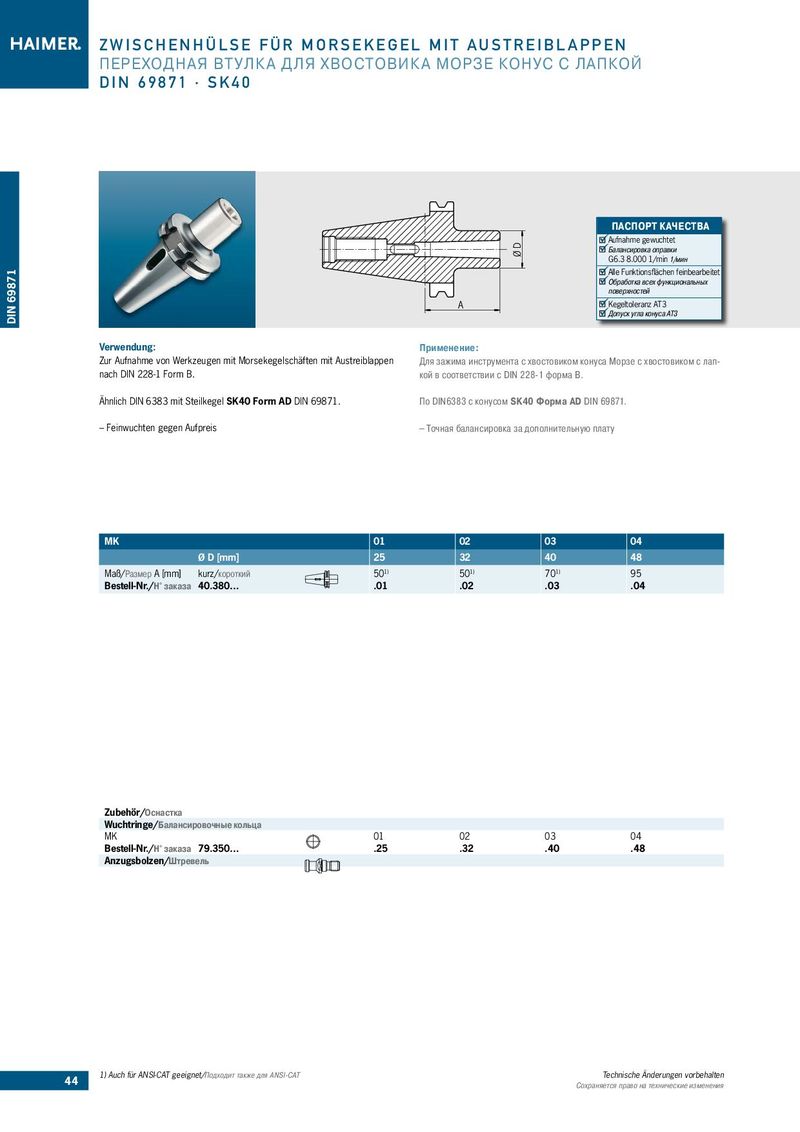

Каталог Haimer инструментальные оправки - страница 44

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT AUSTREIBLAPPEN ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС С ЛАПКОЙ DIN 69871 · SK40 ПАСПОРТ КАЧЕСТВА ØD Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин DIN 69871 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей A Kegeltoleranz AT3 Допуск угла конуса АТ3 Verwendung: Применение: Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Austreiblappen Для зажима инструмента с хвостовиком конуса Морзе с хвостовиком с лап- nach DIN 228-1 Form B. кой в соответствии с DIN 228-1 форма В. Ähnlich DIN 6383 mit Steilkegel SK40 Form AD DIN 69871. По DIN6383 с конусом SK40 Форма AD DIN 69871. ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK 01 02 03 04 Ø D [mm] 25 32 40 48 Maß/Размер A [mm] kurz/короткий 501) 501) 701) 95 Bestell-Nr./Н° заказа 40.380… .01 .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 01 02 03 04 Bestell-Nr./Н° заказа 79.350… .25 .32 .40 .48 Anzugsbolzen/Штревель 44 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten Сохраняется право на технические изменения
