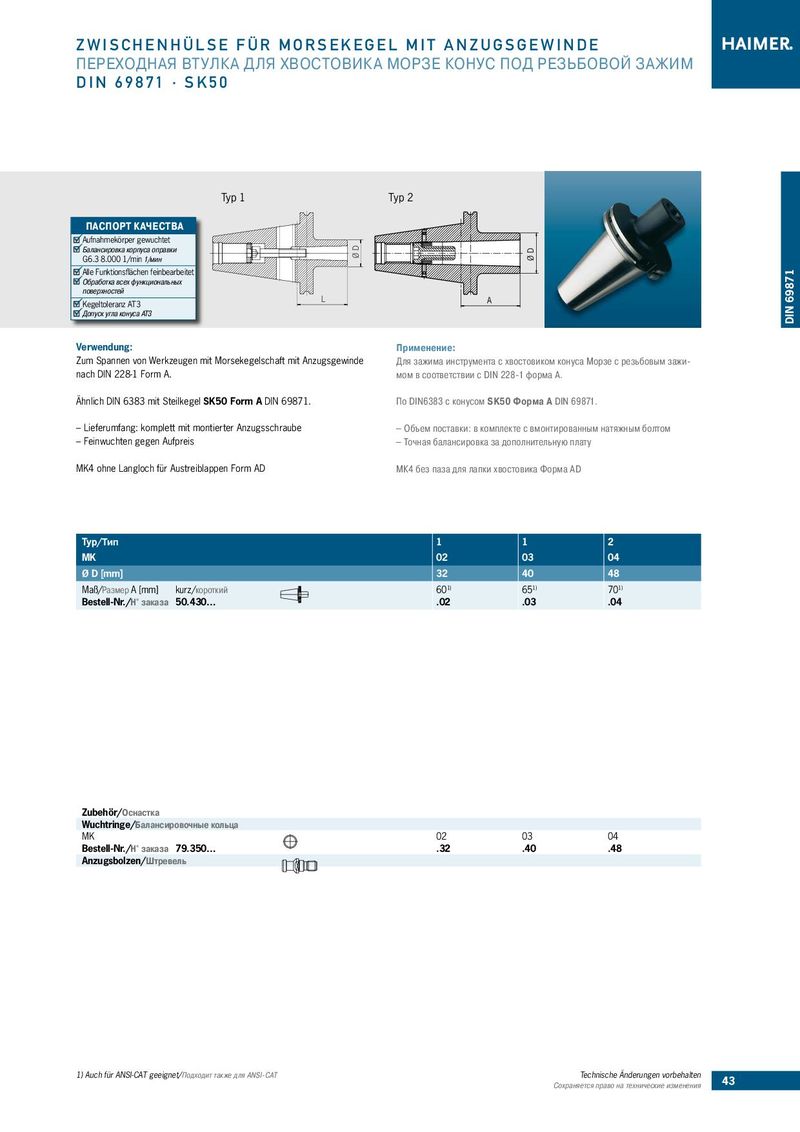

Каталог Haimer инструментальные оправки - страница 43

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT ANZUGSGEWINDE ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС ПОД РЕЗЬБОВОЙ ЗАЖИМ DIN 69871 · SK50 Typ 1 Typ 2 ПАСПОРТ КАЧЕСТВА Aufnahmekörper gewuchtet Балансировка корпуса оправки ØD ØD G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet DIN 69871 Oбработка всех функциональных поверхностей Kegeltoleranz AT3 L A Допуск угла конуса АТ3 Verwendung: Применение: Zum Spannen von Werkzeugen mit Morsekegelschaft mit Anzugsgewinde Для зажима инструмента с хвостовиком конуса Морзе с резьбовым зажи- nach DIN 228-1 Form A. мом в соответствии с DIN 228-1 форма А. Ähnlich DIN 6383 mit Steilkegel SK50 Form A DIN 69871. По DIN6383 с конусом SK50 Форма A DIN 69871. ––Lieferumfang: komplett mit montierter Anzugsschraube ––Объем поставки: в комплекте с вмонтированным натяжным болтом ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK4 ohne Langloch für Austreiblappen Form AD МК4 без паза для лапки хвостовика Форма AD Typ/Тип 1 1 2 MK 02 03 04 Ø D [mm] 32 40 48 Maß/Размер A [mm] kurz/короткий 601) 651) 701) Bestell-Nr./Н° заказа 50.430… .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 02 03 04 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 Anzugsbolzen/Штревель 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten 43 Сохраняется право на технические изменения
