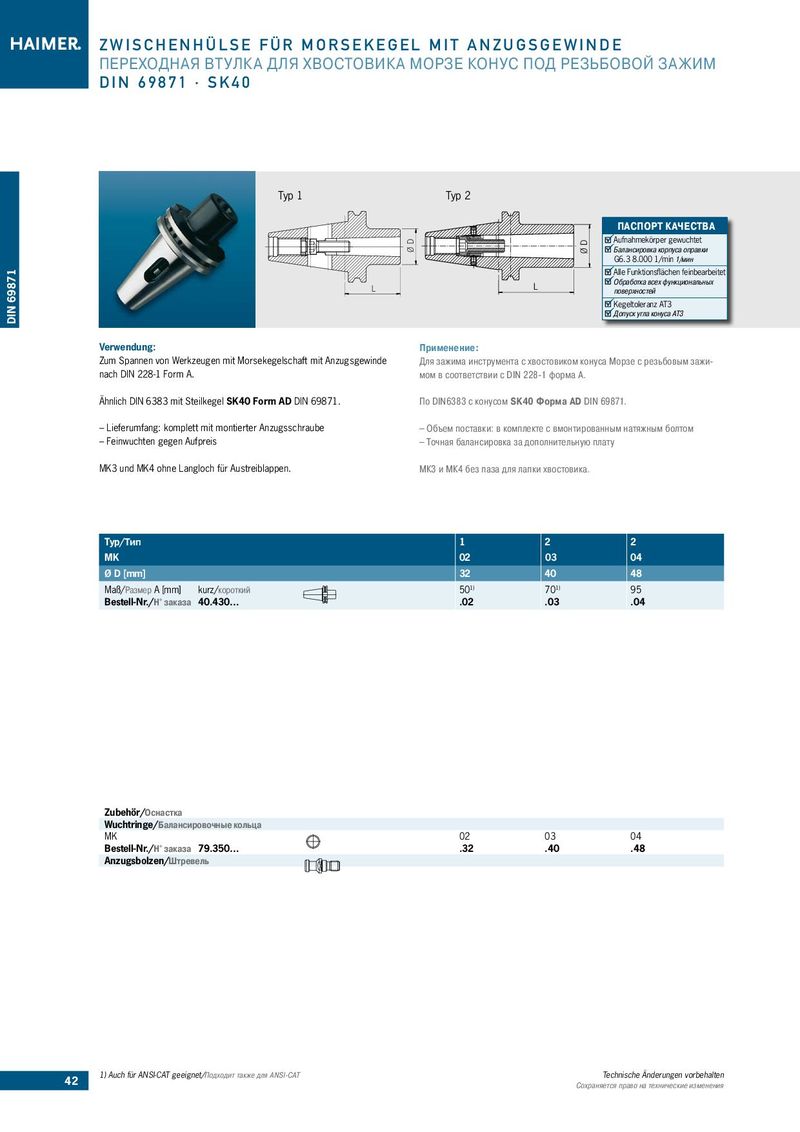

Каталог Haimer инструментальные оправки - страница 42

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT ANZUGSGEWINDE ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС ПОД РЕЗЬБОВОЙ ЗАЖИМ DIN 69871 · SK40 Typ 1 Typ 2 ПАСПОРТ КАЧЕСТВА ØD ØD Aufnahmekörper gewuchtet Балансировка корпуса оправки G6.3 8.000 1/min 1/мин DIN 69871 Alle Funktionsflächen feinbearbeitet L Oбработка всех функциональных L поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Verwendung: Применение: Zum Spannen von Werkzeugen mit Morsekegelschaft mit Anzugsgewinde Для зажима инструмента с хвостовиком конуса Морзе с резьбовым зажи- nach DIN 228-1 Form A. мом в соответствии с DIN 228-1 форма А. Ähnlich DIN 6383 mit Steilkegel SK40 Form AD DIN 69871. По DIN6383 с конусом SK40 Форма AD DIN 69871. ––Lieferumfang: komplett mit montierter Anzugsschraube ––Объем поставки: в комплекте с вмонтированным натяжным болтом ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK3 und MK4 ohne Langloch für Austreiblappen. МК3 и МК4 без паза для лапки хвостовика. Typ/Тип 1 2 2 MK 02 03 04 Ø D [mm] 32 40 48 Maß/Размер A [mm] kurz/короткий 501) 701) 95 Bestell-Nr./Н° заказа 40.430… .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 02 03 04 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 Anzugsbolzen/Штревель 42 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten Сохраняется право на технические изменения
