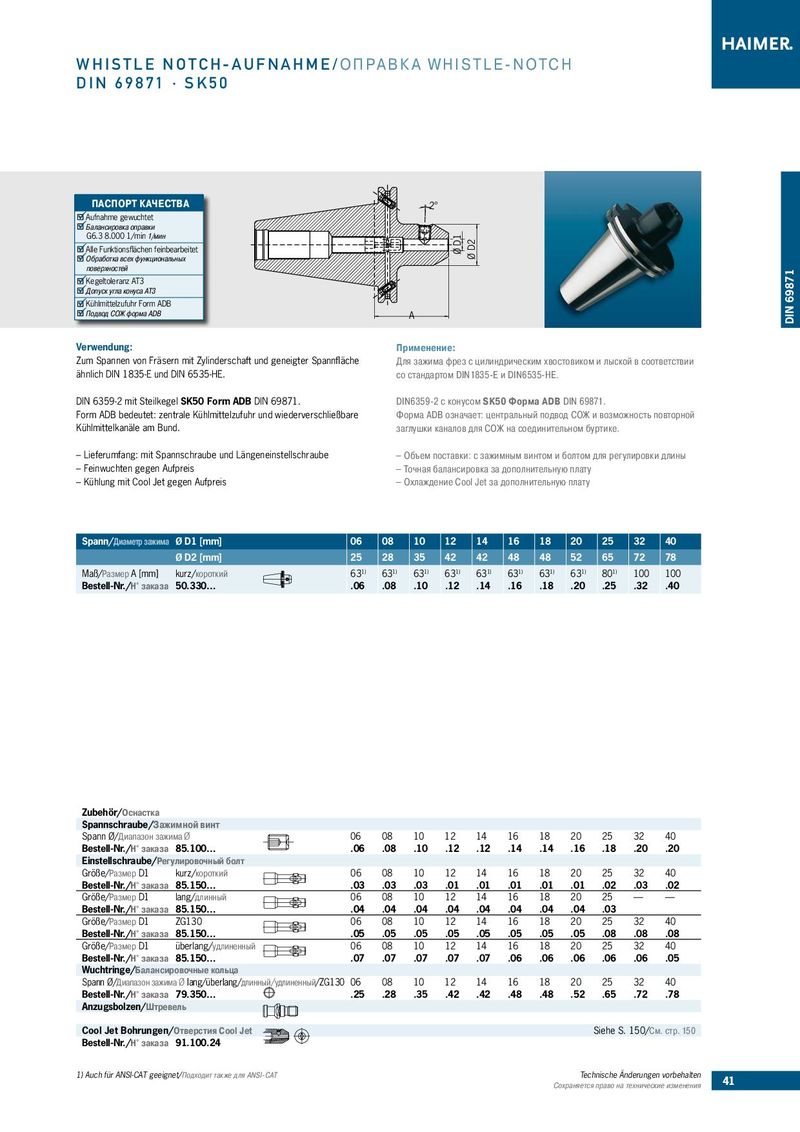

WHISTLE N O T C H - A U F N A H M E /ОПРАВКА W H I S T L E - N O TC H
ПАСПОРТ КАЧЕСТВА 2° Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB A
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und geneigter Spannfläche | Для зажима фрез с цилиндрическим хвостовиком и лыской в соответствии |
| ähnlich DIN 1835-E und DIN 6535-HE. | со стандартом DIN1835-E и DIN6535-HE. |
| DIN 6359-2 mit Steilkegel SK50 Form ADB DIN 69871. | DIN6359-2 с конусом SK50 Форма ADB DIN 69871. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов для СОЖ на соединительном буртике. |
| – Lieferumfang: mit Spannschraube und Längeneinstellschraube | – Объем поставки: с зажимным винтом и болтом для регулировки длины |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение Cool Jet за дополнительную плату |
Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 40
Ø D2 [mm] 25 28 35 42 42 48 48 52 65 72 78 Maß/Размер A [mm] kurz/короткий 631) 631) 631) 631) 631) 631) 631) 631) 801) 100 100 Bestell-Nr./Н° заказа 50.330… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 .40
Zubehör/Оснастка
| Spannschraube/Зажи | мной винт | |||||||||||
| Spann Ø/Диапазон зажи | маØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа | 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 | .18 | .20 | .20 |
| Einstellschraube/Регу | лировочный болт | |||||||||||
| Größe/Размер D1 | kurz/короткий | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа | 85.150… | .03 | .03 | .03 | .01 | .01 | .01 | .01 | .01 | .02 | .03 | .02 |
| Größe/Размер D1 | lang/длинный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | — | — |
| Bestell-Nr./Н° заказа | 85.150… | .04 | .04 | .04 | .04 | .04 | .04 | .04 | .04 | .03 | ||
| Größe/Размер D1 | ZG130 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа | 85.150… | .05 | .05 | .05 | .05 | .05 | .05 | .05 | .05 | .08 | .08 | .08 |
| Größe/Размер D1 | überlang/удлиненный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа | 85.150… | .07 | .07 | .07 | .07 | .07 | .06 | .06 | .06 | .06 | .06 | .05 |
| Wuchtringe/Балансир | овочные кольца | |||||||||||
| Spann Ø/Диапазон зажим | аØlang/überlang/длинн | ый/удлиненный/ZG13006 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа | 79.350… | .25 | .28 | .35 | .42 | .42 | .48 | .48 | .52 | .65 | .72 | .78 |
| Anzugsbolzen/Штрев | ель | |||||||||||
| Cool Jet Bohrungen/ | Отверстия Cool Jet | Siehe S. | 150/См | . cтр. 150 | ||||||||
| Bestell-Nr./Н° заказа | 91.100.24 |
