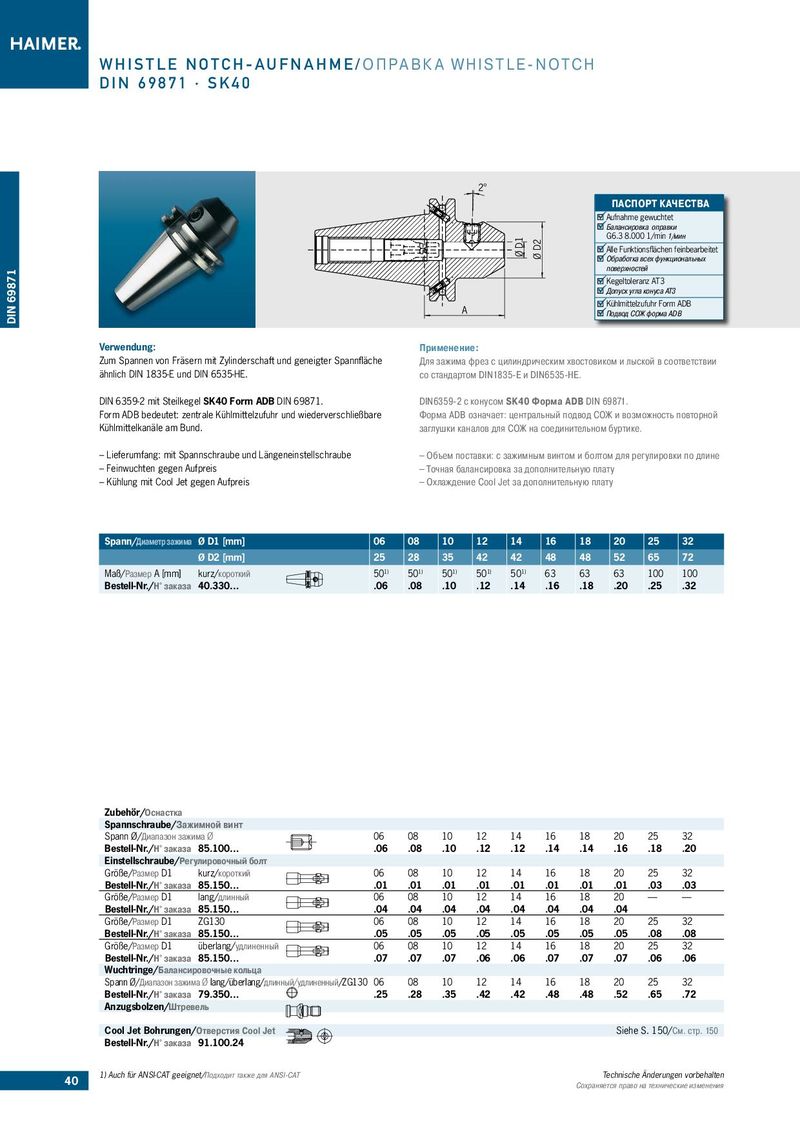

WHISTLE N O T C H - A U F N A H M E /ОПРАВКА W H I S T L E - N O TC H
2°
ПАСПОРТ КАЧЕСТВА
Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB A Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und geneigter Spannfläche | Для зажима фрез с цилиндрическим хвостовиком и лыской в соответствии |
| ähnlich DIN 1835-E und DIN 6535-HE. | со стандартом DIN1835-E и DIN6535-HE. |
| DIN 6359-2 mit Steilkegel SK40 Form ADB DIN 69871. | DIN6359-2 с конусом SK40 Форма ADB DIN 69871. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов для СОЖ на соединительном буртике. |
| – Lieferumfang: mit Spannschraube und Längeneinstellschraube | – Объем поставки: с зажимным винтом и болтом для регулировки по длине |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение Cool Jet за дополнительную плату |
Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32
Ø D2 [mm] 25 28 35 42 42 48 48 52 65 72 Maß/Размер A [mm] kurz/короткий 501) 501) 501) 501) 50 1) 63 63 63 100 100 Bestell-Nr./Н° заказа 40.330… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32
Zubehör/Оснастка
| Spannschraube/Зажимной винт | ||||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 | .18 | .20 |
| Einstellschraube/Регулировочный болт | ||||||||||
| Größe/Размер D1 kurz/короткий | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.150… | .01 | .01 | .01 | .01 | .01 | .01 | .01 | .01 | .03 | .03 |
| Größe/Размер D1 lang/длинный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | — | — |
| Bestell-Nr./Н° заказа 85.150… | .04 | .04 | .04 | .04 | .04 | .04 | .04 | .04 | ||
| Größe/Размер D1 ZG130 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.150… | .05 | .05 | .05 | .05 | .05 | .05 | .05 | .05 | .08 | .08 |
| Größe/Размер D1 überlang/удлиненный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.150… | .07 | .07 | .07 | .06 | .06 | .07 | .07 | .07 | .06 | .06 |
| Wuchtringe/Балансировочные кольца | ||||||||||
| Spann Ø/Диапазон зажимаØlang/überlang/длинн | ый/удлиненный/ZG13006 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .42 | .48 | .48 | .52 | .65 | .72 |
| Anzugsbolzen/Штревель | ||||||||||
| Cool Jet Bohrungen/Отверстия Cool Jet | Siehe | S. 150/ | См. cтр. 150 | |||||||
| Bestell-Nr./Н° заказа 91.100.24 |
