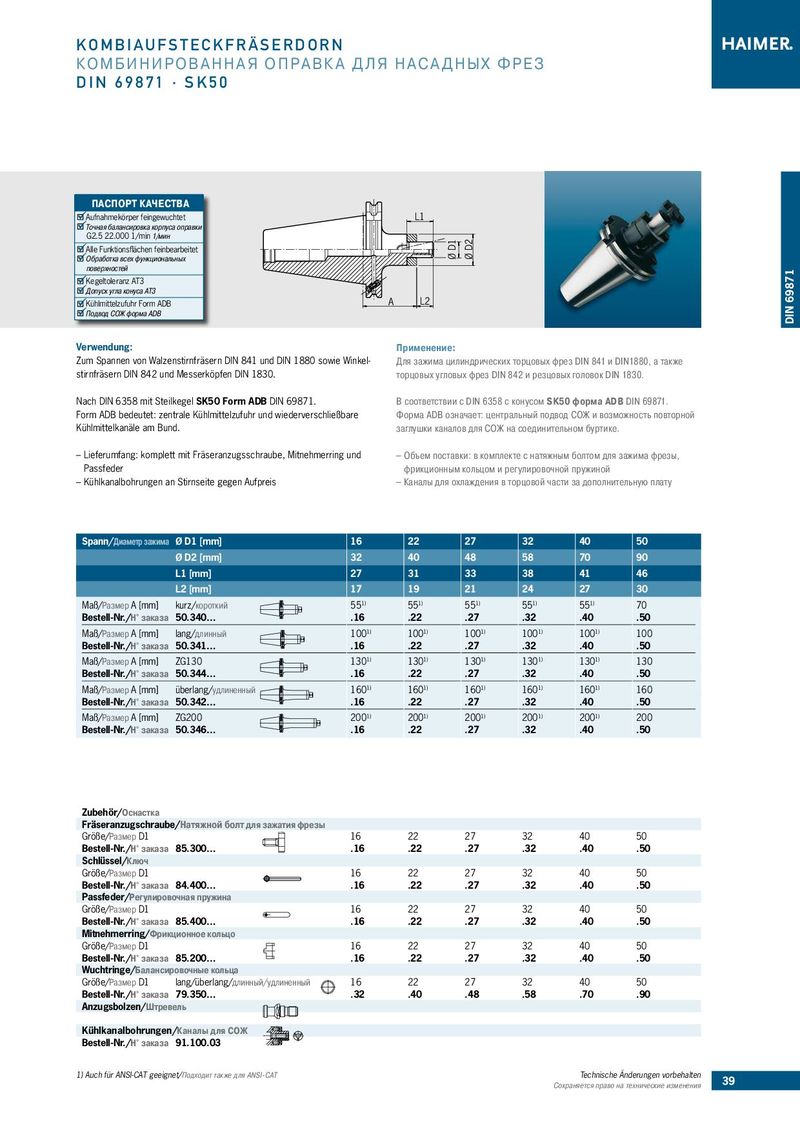

Каталог Haimer инструментальные оправки - страница 39

KOMBIAUFSTECKFRÄSERDORN КОМБИНИРОВАННАЯ ОПРАВКА ДЛ Я НАСАДНЫХ ФРЕЗ DIN 69871 · SK50 ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet L1 Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Ø D1 Ø D2 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей DIN 69871 Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB A L2 Подвод СОЖ форма ADB Verwendung: Применение: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkel- Для зажима цилиндрических торцовых фрез DIN 841 и DIN1880, а также stirnfräsern DIN 842 und Messerköpfen DIN 1830. торцовых угловых фрез DIN 842 и резцовых головок DIN 1830. Nach DIN 6358 mit Steilkegel SK50 Form ADB DIN 69871. В соответствии с DIN 6358 с конусом SK50 форма ADB DIN 69871. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов для СОЖ на соединительном буртике. ––Lieferumfang: komplett mit Fräseranzugsschraube, Mitnehmerring und ––Объем поставки: в комплекте с натяжным болтом для зажима фрезы, Passfeder фрикционным кольцом и регулировочной пружиной ––Kühlkanalbohrungen an Stirnseite gegen Aufpreis ––Каналы для охлаждения в торцовой части за дополнительную плату Spann/Диаметр зажима Ø D1 [mm] 16 22 27 32 40 50 Ø D2 [mm] 32 40 48 58 70 90 L1 [mm] 27 31 33 38 41 46 L2 [mm] 17 19 21 24 27 30 Maß/Размер A [mm] kurz/короткий 551) 551) 551) 551) 551) 70 Bestell-Nr./Н° заказа 50.340… .16 .22 .27 .32 .40 .50 Maß/Размер A [mm] lang/длинный 1001) 1001) 1001) 1001) 1001) 100 Bestell-Nr./Н° заказа 50.341… .16 .22 .27 .32 .40 .50 Maß/Размер A [mm] ZG130 1301) 1301) 1301) 1301) 1301) 130 Bestell-Nr./Н° заказа 50.344… .16 .22 .27 .32 .40 .50 Maß/Размер A [mm] überlang/удлиненный 1601) 1601) 1601) 1601) 1601) 160 Bestell-Nr./Н° заказа 50.342… .16 .22 .27 .32 .40 .50 Maß/Размер A [mm] ZG200 2001) 2001) 2001) 2001) 2001) 200 Bestell-Nr./Н° заказа 50.346… .16 .22 .27 .32 .40 .50 Zubehör/Оснастка Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 16 22 27 32 40 50 Bestell-Nr./Н° заказа 85.300… .16 .22 .27 .32 .40 .50 Schlüssel/Ключ Größe/Размер D1 16 22 27 32 40 50 Bestell-Nr./Н° заказа 84.400… .16 .22 .27 .32 .40 .50 Passfeder/Регулировочная пружина Größe/Размер D1 16 22 27 32 40 50 Bestell-Nr./Н° заказа 85.400… .16 .22 .27 .32 .40 .50 Mitnehmerring/Фрикционное кольцо Größe/Размер D1 16 22 27 32 40 50 Bestell-Nr./Н° заказа 85.200… .16 .22 .27 .32 .40 .50 Wuchtringe/Балансировочные кольца Größe/Размер D1 lang/überlang/длинный/удлиненный 16 22 27 32 40 50 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 .58 .70 .90 Anzugsbolzen/Штревель Kühlkanalbohrungen/Каналы для СОЖ Bestell-Nr./Н° заказа 91.100.03 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten 39 Сохраняется право на технические изменения
