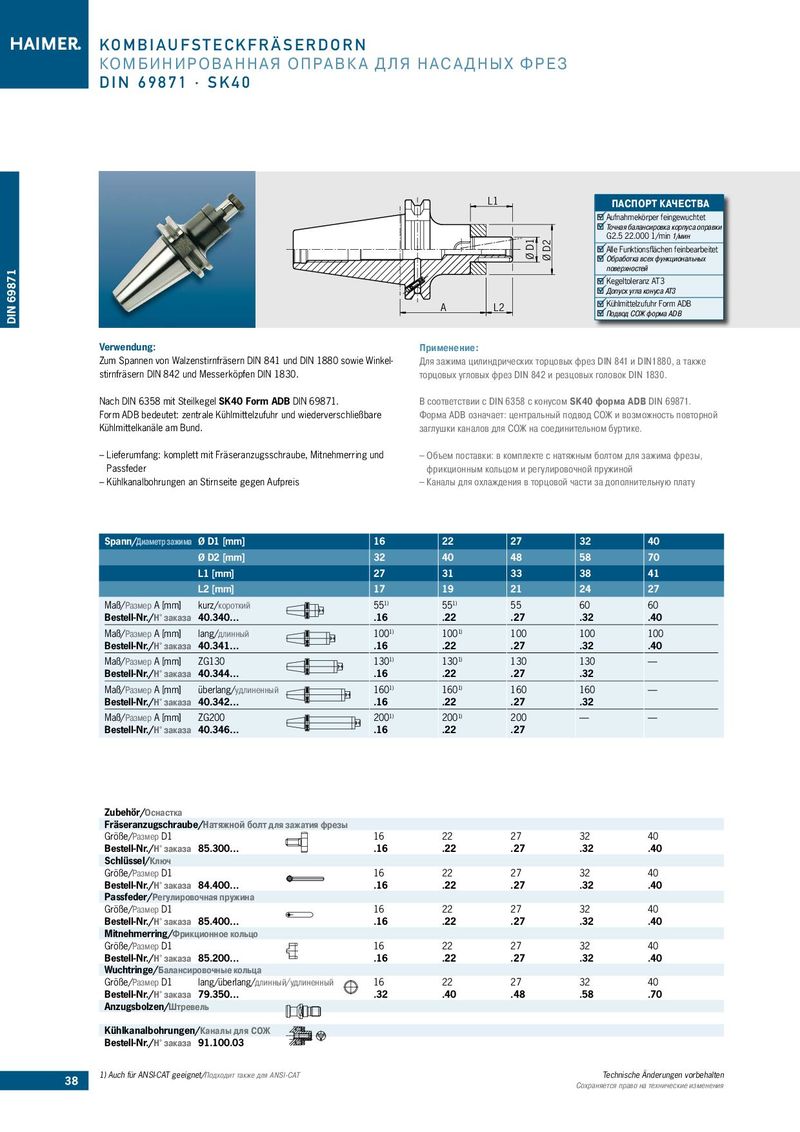

L1 ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3
| Kühlmittelzufuhr Form ADB L2 A | |
| Подвод СОЖ форма ADB | |
| Verwendung: | Применение: |
| Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkel- | Для зажима цилиндрических торцовых фрез DIN 841 и DIN1880, а также |
| stirnfräsern DIN 842 und Messerköpfen DIN 1830. | торцовых угловых фрез DIN 842 и резцовых головок DIN 1830. |
| Nach DIN 6358 mit Steilkegel SK40 Form ADB DIN 69871. | В соответствии с DIN 6358 с конусом SK40 форма ADB DIN 69871. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов для СОЖ на соединительном буртике. |
| – Lieferumfang: komplett mit Fräseranzugsschraube, Mitnehmerring und | – Объем поставки: в комплекте с натяжным болтом для зажима фрезы, |
| Passfeder | фрикционным кольцом и регулировочной пружиной |
| – Kühlkanalbohrungen an Stirnseite gegen Aufpreis | – Каналы для охлаждения в торцовой части за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 16 | 22 | 27 | 32 | 40 |
| Ø D2 [mm] | 32 | 40 | 48 | 58 | 70 | |
| L1 [mm] | 27 | 31 | 33 | 38 | 41 | |
| L2 [mm] | 17 | 19 | 21 | 24 | 27 | |
| Maß/Размер A [mm] | kurz/короткий | 551) | 551) | 55 | 60 | 60 |
| Bestell-Nr./Н° заказа | 40.340… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | lang/длинный | 1001) | 1001) | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | 40.341… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | ZG130 | 1301) | 1301) | 130 | 130 | — |
| Bestell-Nr./Н° заказа | 40.344… | .16 | .22 | .27 | .32 | |
| Maß/Размер A [mm] | überlang/удлиненный | 1601) | 1601) | 160 | 160 | — |
| Bestell-Nr./Н° заказа | 40.342… | .16 | .22 | .27 | .32 | |
| Maß/Размер A [mm] | ZG200 | 2001) | 2001) | 200 | — | — |
| Bestell-Nr./Н° заказа | 40.346… | .16 | .22 | .27 |
Zubehör/Оснастка
| Fräseranzugschraube/Натяжной болт дл | я зажатия фрезы | ||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.300… | .16 | .22 | .27 | .32 | .40 |
| Schlüssel/Ключ | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 84.400… | .16 | .22 | .27 | .32 | .40 |
| Passfeder/Регулировочная пружина | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.400… | .16 | .22 | .27 | .32 | .40 |
| Mitnehmerring/Фрикционное кольцо | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.200… | .16 | .22 | .27 | .32 | .40 |
| Wuchtringe/Балансировочные кольца | |||||
| Größe/Размер D1 lang/überlang/длинны | й/удлиненный 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 79.350… | .32 | .40 | .48 | .58 | .70 |
| Anzugsbolzen/Штревель | |||||
| Kühlkanalbohrungen/Каналы для СОЖ | |||||
| Bestell-Nr./Н° заказа 91.100.03 |
