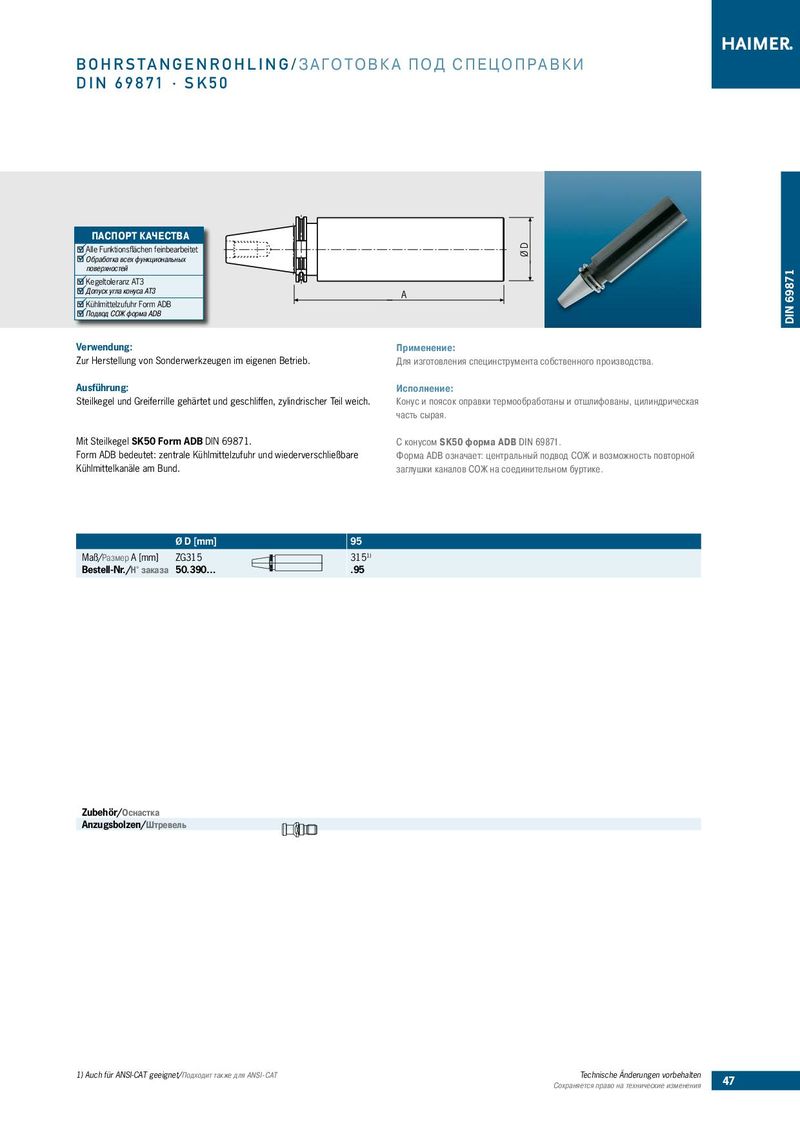

B O H R S TA N G E N R O H L I N G / З А Г О Т О В К А П О Д С П Е Ц О П Р А В К И DIN 69871 · SK50 ПАСПОРТ КАЧЕСТВА ØD Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей DIN 69871 Kegeltoleranz AT3 Допуск угла конуса АТ3 A Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB Verwendung: Применение: Zur Herstellung von Sonderwerkzeugen im eigenen Betrieb. Для изготовления специнструмента собственного производства. Ausführung: Исполнение: Steilkegel und Greiferrille gehärtet und geschliffen, zylindrischer Teil weich. Конус и поясок оправки термообработаны и отшлифованы, цилиндрическая часть сырая. Mit Steilkegel SK50 Form ADB DIN 69871. С конусом SK50 форма ADB DIN 69871. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов СОЖ на соединительном буртике. Ø D [mm] 95 Maß/Размер A [mm] ZG315 3151) Bestell-Nr./Н° заказа 50.390… .95 Zubehör/Оснастка Anzugsbolzen/Штревель 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten Сохраняется право на технические изменения 47
