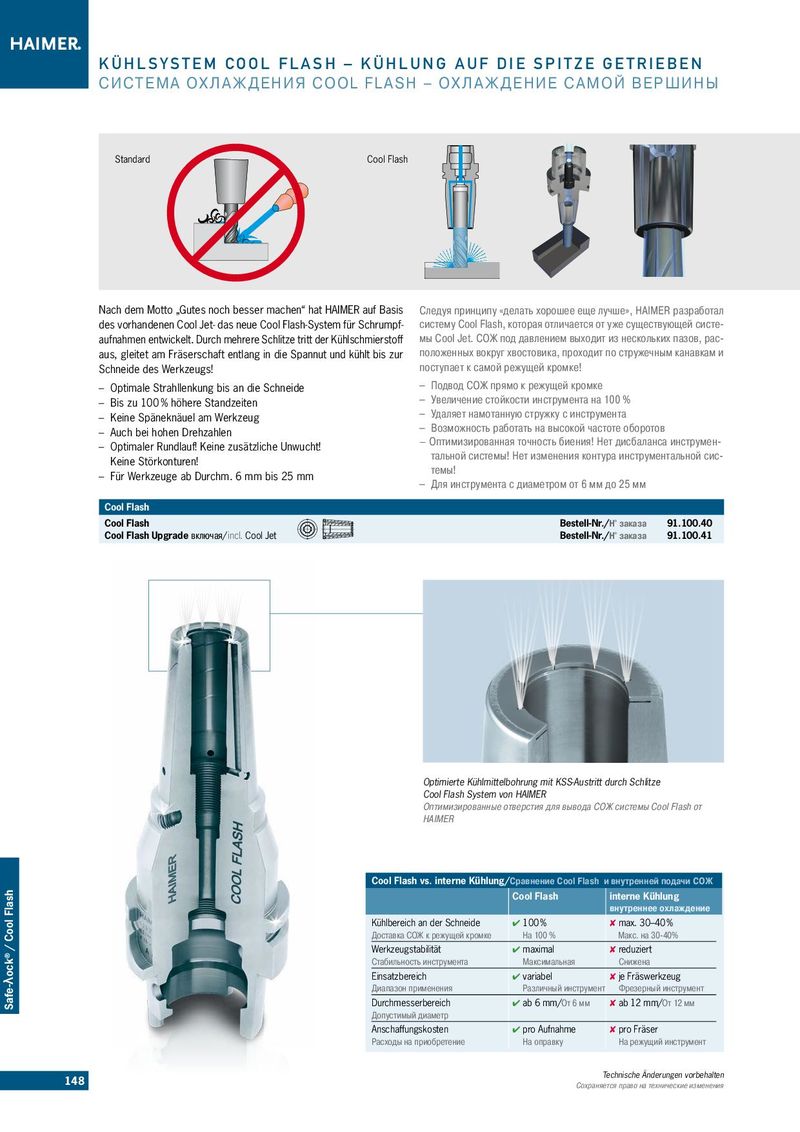

KÜHLSYSTEM COOL FLASH – KÜHLUNG AUF DIE SPITZE GETRIEBEN
СИСТЕМА ОХ ЛА Ж ДЕНИЯ COOL FLASH – ОХ ЛА Ж ДЕНИЕ САМОЙ ВЕРШИНЫ
Standard Cool Flash
| Nach dem Motto „Gutes noch besser machen“ hat HAIMER auf Basis | Следуя принципу «делать хорошее еще лучше», HAIMER разработал |
| des vorhandenen Cool Jet- das neue Cool Flash-System für Schrumpf- | систему Cool Flash, которая отличается от уже существующей систе- |
| aufnahmen entwickelt. Durch mehrere Schlitze tritt der Kühlschmierstoff | мы Cool Jet. СОЖ под давлением выходит из нескольких пазов, рас- |
| aus, gleitet am Fräserschaft entlang in die Spannut und kühlt bis zur | положенных вокруг хвостовика, проходит по стружечным канавкам и |
| Schneide des Werkzeugs! | поступает к самой режущей кромке! |
| – Optimale Strahllenkung bis an die Schneide | – Подвод СОЖ прямо к режущей кромке |
| – Bis zu 100 % höhere Standzeiten | – Увеличение стойкости инструмента на 100 % |
| – Keine Späneknäuel am Werkzeug | – Удаляет намотанную стружку с инструмента |
| – Auch bei hohen Drehzahlen | – Возможность работать на высокой частоте оборотов |
| – Optimaler Rundlauf! Keine zusätzliche Unwucht! | – Оптимизированная точность биения! Нет дисбаланса инструмен- |
| Keine Störkonturen! | тальной системы! Нет изменения контура инструментальной сис- |
| темы! | |
| – Für Werkzeuge ab Durchm. 6 mm bis 25 mm | |
| – Для инструмента с диаметром от 6 мм до 25 мм | |
| Cool Flash | |
| Cool Flash | Bestell-Nr./Н° заказа 91.100.40 |
| Cool Flash Upgrade включая/ incl. Cool Jet | Bestell-Nr./Н° заказа 91.100.41 |
Optimierte Kühlmittelbohrung mit KSS-Austritt durch Schlitze Cool Flash System von HAIMER Оптимизированные отверстия для вывода СОЖ системы Cool Flash от HAIMER
Cool Flash vs. interne Kühlung/Сравнение Cool Flash и внутренней подачи СОЖ Cool Flash interne Kühlung внутреннее охлаждение
| Kühlbereich an der Schneide | ✔ 100 % | ✘ max. 30–40 % |
| Доставка СОЖ к режущей кромке | На 100 % | Макс. на 30-40% |
| Werkzeugstabilität | ✔ maximal | ✘ reduziert |
| Стабильность инструмента | Максимальная | Снижена |
| Einsatzbereich | ✔ variabel | ✘ je Fräswerkzeug |
| Диапазон применения | Различный инструмент | Фрезерный инструмент |
| Durchmesserbereich | ✔ ab 6 mm/От 6 мм | ✘ ab 12 mm/От 12 мм |
| Допустимый диаметр | ||
| Anschaffungskosten | ✔ pro Aufnahme | ✘ pro Fräser |
| Расходы на приобретение | На оправку | На режущий инструмент |
