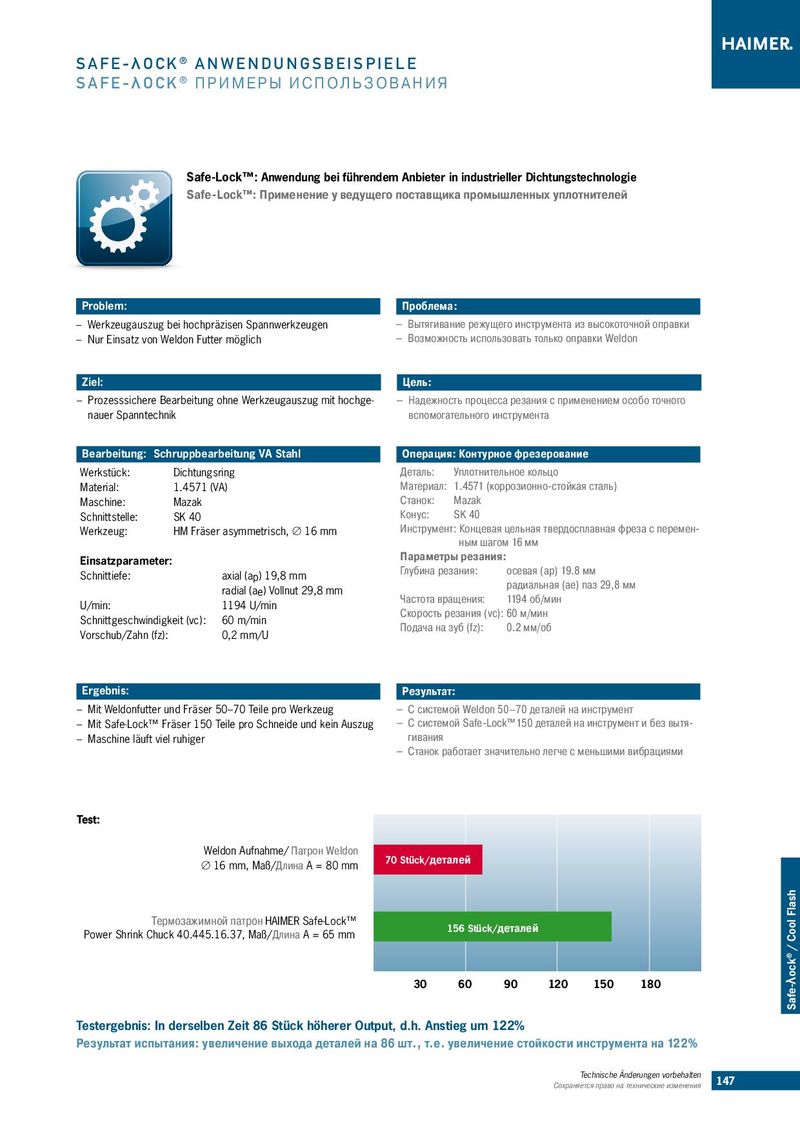

S A F E - λ OCK ® ANWENDUNGSBEISPIELE
S A F E - λ OCK ® ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
Safe-Lock™: Anwendung bei führendem Anbieter in industrieller Dichtungstechnologie
Safe-Lock™: Применение у ведущего поставщика промышленных уплотнителей
| Problem: | Проблема: |
| – Werkzeugauszug bei hochpräzisen Spannwerkzeugen | – Вытягивание режущего инструмента из высокоточной оправки |
| – Nur Einsatz von Weldon Futter möglich | – Возможность использовать только оправки Weldon |
| Ziel: | Цель: |
| – Prozesssichere Bearbeitung ohne Werkzeugauszug mit hochge- | – Надежность процесса резания с применением особо точного |
nauer Spanntechnik вспомогательного инструмента
Bearbeitung: Schruppbearbeitung VA Stahl Операция: Контурное фрезерование
| Werkstück: | Dichtungsring | Деталь: | Уплотнительное кольцо | |
| Material: | 1.4571 (VA) | Материал: 1.4571 (коррозионно-стойкая сталь) | ||
| Maschine: | Mazak | Станок: | Mazak | |
| Schnittstelle: | SK 40 | Конус: | SK 40 | |
| Werkzeug: | HM Fräser asymmetrisch, Ø 16 mm | Инструмент: Концевая цельная твердосплавная фреза с перемен- | ||
| ным шагом 16 мм | ||||
| Einsatzparameter: | Параметры резания: | |||
| Schnittiefe: | axial (ap) 19,8 mm | Глубина резания: осевая (ap) 19.8 мм | ||
| radial (ae) Vollnut 29,8 mm | радиальная (ae) паз 29,8 мм | |||
| U/min: | 1194 U/min | Частота вращения: 1194 об/мин |
Скорость резания (vc): 60 м/мин Schnittgeschwindigkeit (vc) : 60 m/min Подача на зуб (fz): 0.2 мм/об Vorschub/Zahn (fz): 0,2 mm/U
Ergebnis: Результат: – Mit Weldonfutter und Fräser 50–70 Teile pro Werkzeug – С системой Weldon 50–70 деталей на инструмент – Mit Safe-Lock™ Fräser 150 Teile pro Schneide und kein Auszug – С системой Safe-Lock™150 деталей на инструмент и без вытя- – Maschine läuft viel ruhiger гивания – Станок работает значительно легче с меньшими вибрациями
Test:Test: Weldon Aufnahme/ Патрон Weldon Ø 16 mm, Maß/Длина A = 80 mm 70 Stück/деталей
Термозажимной патрон HAIMER Safe-Lock™ 156 Stück/деталей Power Shrink Chuck 40.445.16.37, Maß/Длина A = 65 mm
30 60 90 120 150 180
Testergebnis: In derselben Zeit 86 Stück höherer Output, d.h. Anstieg um 122% Результат испытания: увеличение выхода деталей на 86 шт., т.е. увеличение стойкости инструмента на 122%
