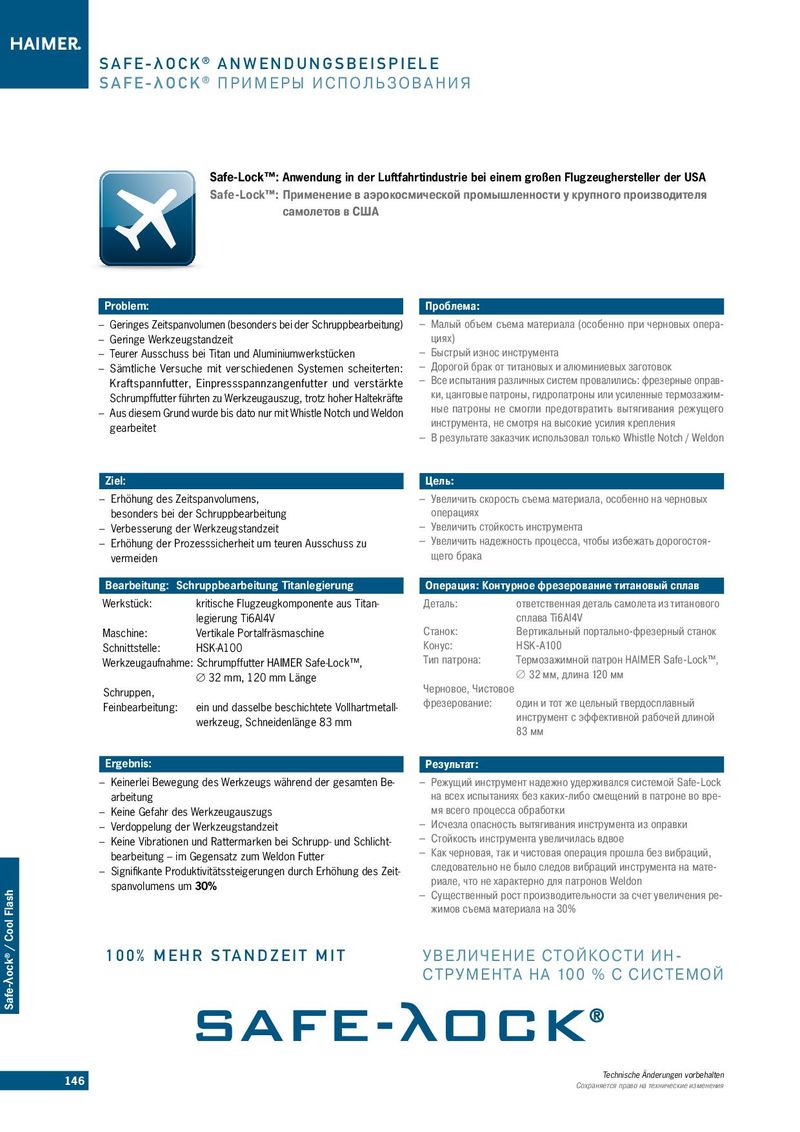

S A F E -λ OCK ® ANWENDUNGSBEISPIELE
S A F E -λ OCK ® ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
Safe-Lock™: Anwendung in der Luftfahrtindustrie bei einem großen Flugzeughersteller der USA
Safe-Lock™: Применение в аэрокосмической промышленности у крупного производителя
самолетов в США
Problem: Проблема: – Geringes Zeitspanvolumen (besonders bei der Schruppbearbeitung) – Малый объем съема материала (особенно при черновых опера- – Geringe Werkzeugstandzeit циях)
| – Teurer Ausschuss bei Titan und Aluminiumwerkstücken | – Быстрый износ инструмента | ||
| – Sämtliche Versuche mit verschiedenen Systemen scheiterten: | – Дорогой брак от титановых и алюминиевых заготовок | ||
| Kraftspannfutter, Einpressspannzangenfutter und verstärkte | – Все испытания различных систем провалились: фрезерные оправ- | ||
| Schrumpffutter führten zu Werkzeugauszug, trotz hoher Halte kräfte | ки, цанговые патроны, гидропатроны или усиленные термозажим- | ||
| – Aus diesem Grund wurde bis dato nur mit Whistle Notch und Weldon | ные патроны не смогли предотвратить вытягивания режущего | ||
| gearbeitet | инструмента, не смотря на высокие усилия крепления | ||
| – В результате заказчик использовал только Whistle Notch / Weldon | |||
| Ziel: | Цель: | ||
| – Erhöhung des Zeitspanvolumens, | – Увеличить скорость съема материала, особенно на черновых |
besonders bei der Schruppbearbeitung операциях – Verbesserung der Werkzeugstandzeit – Увеличить стойкость инструмента – Erhöhung der Prozesssicherheit um teuren Ausschuss zu – Увеличить надежность процесса, чтобы избежать дорогостоя- vermeiden щего брака
| Bearbeitung: Sch | ruppbearbeitung Titanlegierung |
| Werkstück: | kritische Flugzeugkomponente aus Titan- legierung Ti6Al4V |
| Maschine: | Vertikale Portalfräsmaschine |
| Schnittstelle: | HSK-A100 |
| Werkzeugaufnahme: | Schrumpffutter HAIMER Safe-Lock™, Ø32 mm, 120 mm Länge |
| Schruppen, | |
| Feinbearbeitung: | ein und dasselbe beschichtete Vollhartmetall- werkzeug, Schneidenlänge 83 mm |
| Операция: Контур | ное фрезерование титановый сплав |
| Деталь: | ответственная деталь самолета из титанового сплава Ti6Al4V |
| Станок: | Вертикальный портально-фрезерный станок |
| Конус: | HSK-A100 |
| Тип патрона: | Термозажимной патрон HAIMER Safe-Lock™, |
| Ø | Ø32 мм, длина 120 мм |
| Черновое, Чистовое | |
| фрезерование: | один и тот же цельный твердосплавный инструмент с эффективной рабочей длиной 83 мм |
| Ergebnis: | Результат: | ||
| – Keinerlei Bewegung des Werkzeugs während der gesamten Be- | – Режущий инструмент надежно удерживался системой Safe-Lock | ||
| arbeitung | на всех испытаниях без каких-либо смещений в патроне во вре- | ||
| – Keine Gefahr des Werkzeugauszugs | мя всего процесса обработки | ||
| – Verdoppelung der Werkzeugstandzeit | – Исчезла опасность вытягивания инструмента из оправки | ||
| – Keine Vibrationen und Rattermarken bei Schrupp- und Schlicht- | – Стойкость инструмента увеличилась вдвое | ||
| bearbeitung – im Gegensatz zum Weldon Futter | – Как черновая, так и чистовая операция прошла без вибраций, | ||
| – Signifikante Produktivitätssteigerungen durch Erhöhung des Zeit- | следовательно не было следов вибраций инструмента на мате- | ||
| spanvolumens um 30% | риале, что не характерно для патронов Weldon | ||
| – Существенный рост производительности за счет увеличения ре- | |||
| жимов съема материала на 30% | |||
| 1 0 0 % MEHR STANDZEIT MIT | УВЕ ЛИЧЕНИЕ СТОЙКОСТИ ИН- |
СТРУМЕНТА НА 100 % С СИСТЕМОЙ
