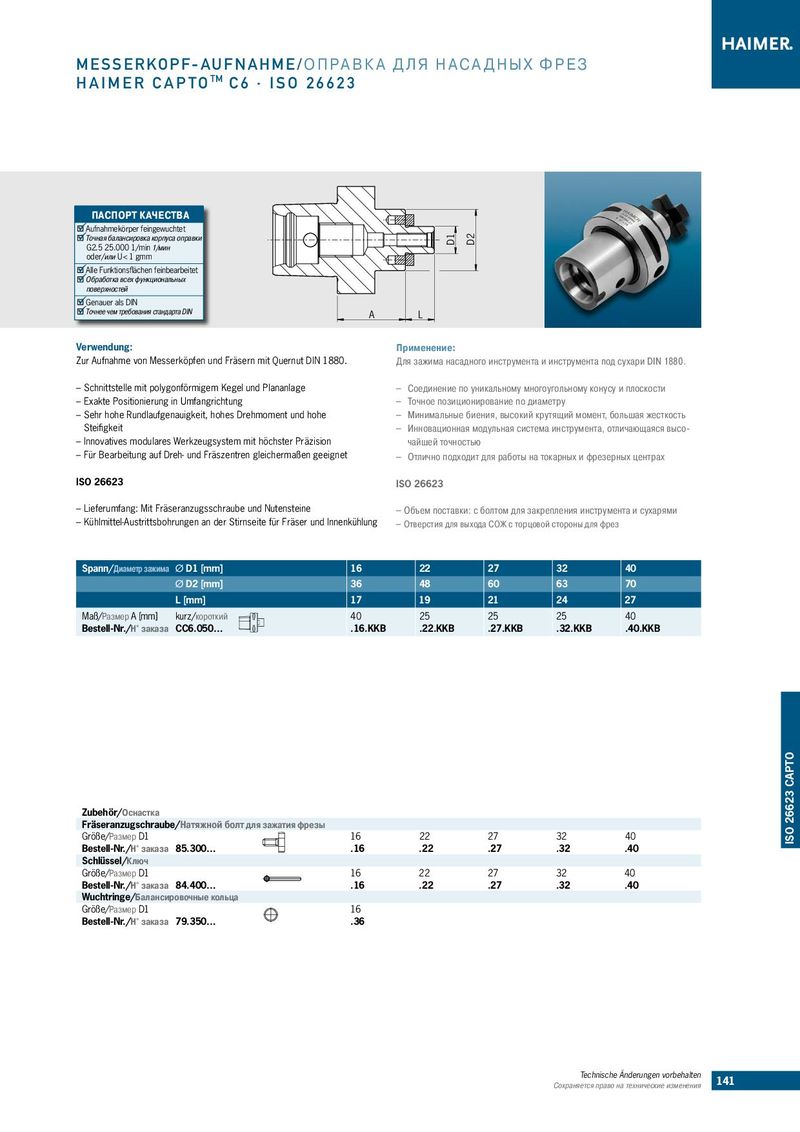

MESSERKOPF-AUFNAHME/ОПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ HAIMER C A P T O TM C6 · ISO 26623 ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки D1 D2 G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN A L Verwendung: Применение: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880. Для зажима насадного инструмента и инструмента под сухари DIN 1880. ––Schnittstelle mit polygonförmigem Kegel und Plananlage – Соединение по уникальному многоугольному конусу и плоскости ––Exakte Positionierung in Umfangrichtung – Точное позиционирование по диаметру ––Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe – Минимальные биения, высокий крутящий момент, большая жесткость Steifigkeit – Инновационная модульная система инструмента, отличающаяся высо- ––Innovatives modulares Werkzeugsystem mit höchster Präzision чайшей точностью ––Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet – Отлично подходит для работы на токарных и фрезерных центрах ISO 26623 ISO 26623 ––Lieferumfang: Mit Fräseranzugsschraube und Nutensteine ––Объем поставки: с болтом для закрепления инструмента и сухарями ––Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung ––Отверстия для выхода СОЖ с торцовой стороны для фрез Spann/Диаметр зажима Ø D1 [mm] 16 22 27 32 40 Ø D2 [mm] 36 48 60 63 70 L [mm] 17 19 21 24 27 Maß/Размер A [mm] kurz/короткий 40 25 25 25 40 Bestell-Nr./Н° заказа CC6.050… .16.KKB .22.KKB .27.KKB .32.KKB .40.KKB Zubehör/Оснастка ISO 26623 CAPTO Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 85.300… .16 .22 .27 .32 .40 Schlüssel/Ключ Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 84.400… .16 .22 .27 .32 .40 Wuchtringe/Балансировочные кольца Größe/Размер D1 16 Bestell-Nr./Н° заказа 79.350… .36 Technische Änderungen vorbehalten 141 Сохраняется право на технические изменения
