ПАСПОРТ КАЧЕСТВА

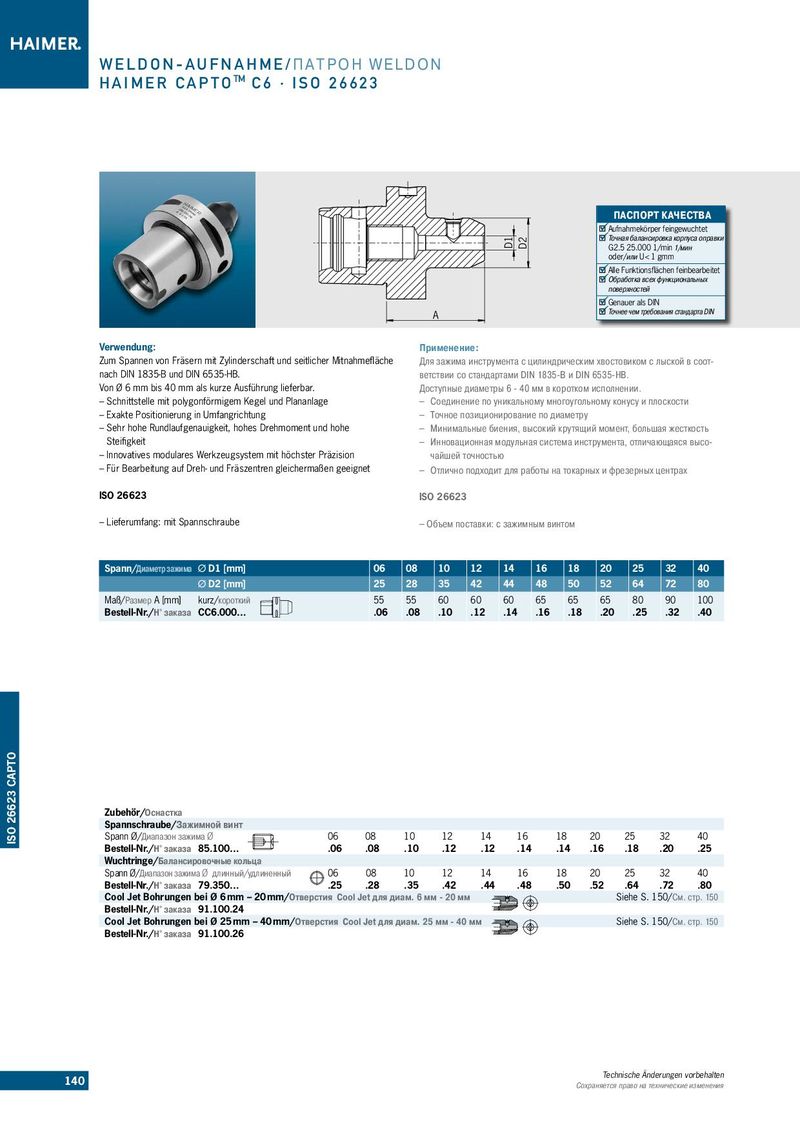

Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN A Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche | Для зажима инструмента с цилиндрическим хвостовиком с лыской в соот- |
| nach DIN 1835-B und DIN 6535-HB. | ветствии со стандартами DIN 1835-B и DIN 6535-HB. |
| Von Ø 6 mm bis 40 mm als kurze Ausführung lieferbar. | Доступные диаметры 6 - 40 мм в коротком исполнении. |
| – Schnittstelle mit polygonförmigem Kegel und Plananlage | – Соединение по уникальному многоугольному конусу и плоскости |
| – Exakte Positionierung in Umfangrichtung | – Точное позиционирование по диаметру |
| – Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe | – Минимальные биения, высокий крутящий момент, большая жесткость |
| Steifigkeit | – Инновационная модульная система инструмента, отличающаяся высо- |
| – Innovatives modulares Werkzeugsystem mit höchster Präzision | чайшей точностью |
| – Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet | – Отлично подходит для работы на токарных и фрезерных центрах |
| ISO 26623 | ISO 26623 |
| – Lieferumfang: mit Spannschraube | – Объем поставки: с зажимным винтом |
| Spann/Диаметр зажима | ØD1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| ØD2 [mm] | 25 | 28 | 35 | 42 | 44 | 48 | 50 | 52 | 64 | 72 | 80 | |
| Maß/Размер A [mm] | kurz/короткий | 55 | 55 | 60 | 60 | 60 | 65 | 65 | 65 | 80 | 90 | 100 |
| Bestell-Nr./Н° заказа | CC6.000… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | .40 |
Zubehör/Оснастка
| Spannschraube/Зажимной винт | ||||||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 | |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 | .18 | .20 | .25 | |
| Wuchtringe/Балансировочные кол | ьца | |||||||||||
| Spann Ø/Диапазон зажимаØдлинный/ | удлиненный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .44 | .48 | .50 | .52 | .64 | .72 | .80 | |
| Cool Jet Bohrungen bei Ø 6 mm | – 20 mm/Отв | ерстия Coo | lJetдляд | иам. 6 м | м - 20 мм | Siehe S. | 150/См. | cтр. 150 | ||||
| Bestell-Nr./Н° заказа 91.100.24 | ||||||||||||
| Cool Jet Bohrungen bei Ø 25 mm | – 40 mm/О | тверстия Co | ol Jet для | диам. 25 | мм - 40 м | м | Siehe S. | 150/См. | cтр. 150 | |||
| Bestell-Nr./Н° заказа 91.100.26 |
