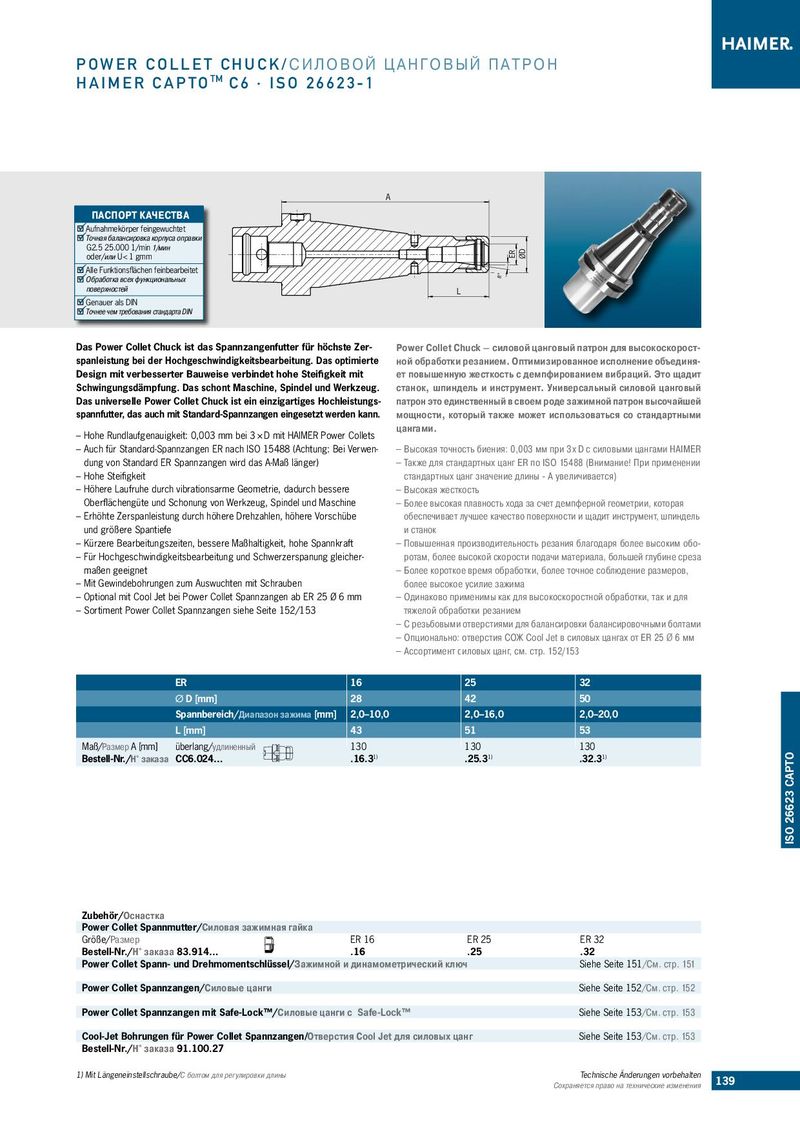

POWER COLLET CHUCK/СИЛОВОЙ ЦАНГОВЫЙ ПАТРОН HAIMER C A P T O TM C6 · ISO 26623-1 A ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин ER ØD oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet 8° Oбработка всех функциональных поверхностей L Genauer als DIN Точнее чем требования стандарта DIN Das Power Collet Chuck ist das Spannzangenfutter für höchste Zer- Power Collet Chuck – силовой цанговый патрон для высокоскорост- spanleistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte ной обработки резанием. Оптимизированное исполнение объединя- Design mit verbesserter Bauweise verbindet hohe Steifigkeit mit ет повышенную жесткость c демпфированием вибраций. Это щадит Schwingungsdämpfung. Das schont Maschine, Spindel und Werkzeug. станок, шпиндель и инструмент. Универсальный силовой цанговый Das universelle Power Collet Chuck ist ein einzigartiges Hochleistungs- патрон это единственный в своем роде зажимной патрон высочайшей spannfutter, das auch mit Standard-Spannzangen eingesetzt werden kann. мощности, который также может использоваться со стандартными ––Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D mit HAIMER Power Collets цангами. ––Auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwen- ––Высокая точность биения: 0,003 мм при 3 x D с силовыми цангами HAIMER dung von Standard ER Spannzangen wird das A-Maß länger) ––Также для стандартных цанг ER по ISO 15488 (Внимание! При применении ––Hohe Steifigkeit стандартных цанг значение длины - А увеличивается) ––Höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere ––Высокая жесткость Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine ––Более высокая плавность хода за счет демпферной геометрии, которая ––Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe обеспечивает лучшее качество поверхности и щадит инструмент, шпиндель und größere Spantiefe и станок ––Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit, hohe Spannkraft ––Повышенная производительность резания благодаря более высоким обо- ––Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher ротам, более высокой скорости подачи материала, большей глубине среза maßen geeignet ––Более короткое время обработки, более точное соблюдение размеров, ––Mit Gewindebohrungen zum Auswuchten mit Schrauben более высокое усилие зажима ––Optional mit Cool Jet bei Power Collet Spannzangen ab ER 25 Ø 6 mm ––Одинаково применимы как для высокоскоростной обработки, так и для ––Sortiment Power Collet Spannzangen siehe Seite 152/153 тяжелой обработки резанием ––C резьбовыми отверстиями для балансировки балансировочными болтами ––Опционально: отверстия СОЖ Сool Jet в силовых цангах от ER 25 Ø 6 мм ––Ассортимент cиловых цанг, cм. cтр. 152/153 ER 16 25 32 Ø D [mm] 28 42 50 Spannbereich/Диапазон зажима [mm] 2,0–10,0 2,0–16,0 2,0–20,0 L [mm] 43 51 53 Maß/Размер A [mm] überlang/удлиненный 130 130 130 Bestell-Nr./Н° заказа CC6.024… .16.31) .25.31) .32.31) ISO 26623 CAPTO Zubehör/Оснастка Power Collet Spannmutter/Силовая зажимная гайка Größe/Размер ER 16 ER 25 ER 32 Bestell-Nr./Н° заказа 83.914… .16 .25 .32 Power Collet Spann- und Drehmomentschlüssel/Зажимной и динамометрический ключ юч Siehe Seite 151/Cм. cтр. 151 Power Collet Spannzangen/Силовые цанги Siehe Seite 152/Cм. cтр. 152 Power Collet Spannzangen mit Safe-Lock™/Силовые цанги с Safe-Lock™ Siehe Seite 153/Cм. cтр. 153 Cool-Jet Bohrungen für Power Collet Spannzangen/Отверстия Сool Jet для силовых цанг Siehe Seite 153/Cм. cтр. 153 Bestell-Nr./Н° заказа 91.100.27 1) Mit Längeneinstellschraube/С болтом для регулировки длины Technische Änderungen vorbehalten 139 Сохраняется право на технические изменения
