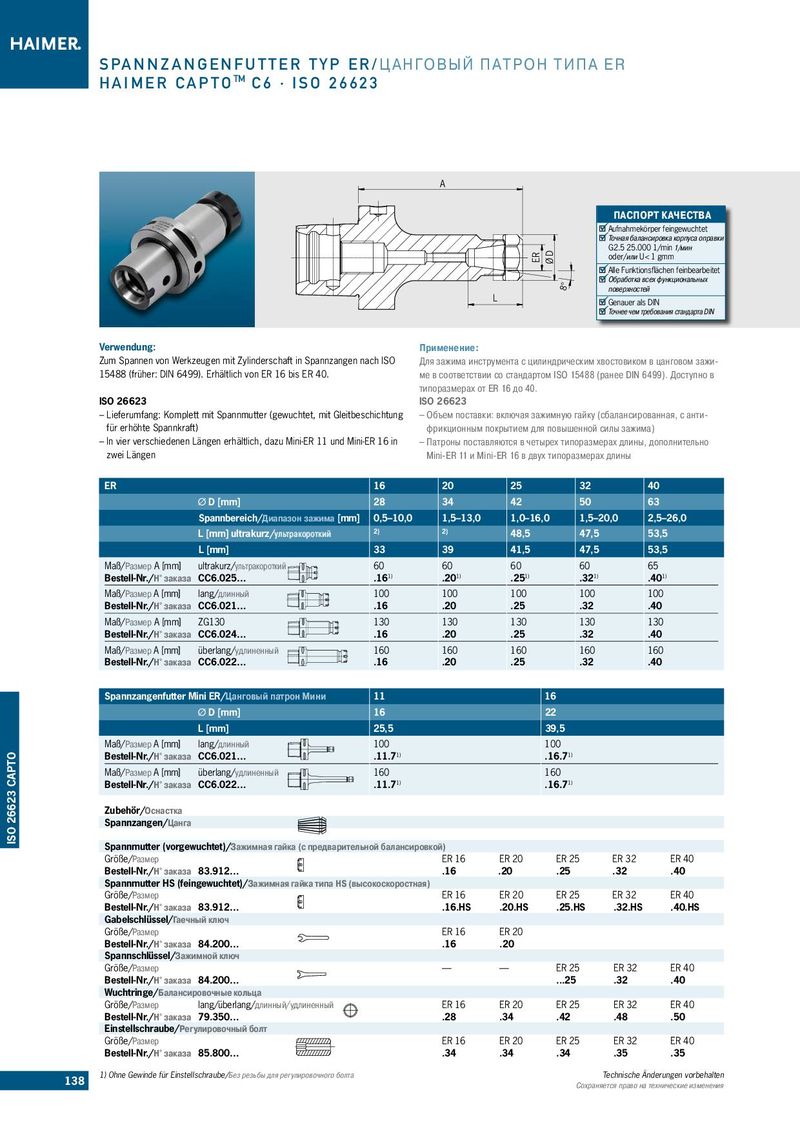

SPANNZANGENFUTTER TYP E R / ЦАНГОВЫЙ ПАТРОН ТИПА ER
A
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных 8° поверхностей L Genauer als DIN Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO | Для зажима инструмента с цилиндрическим хвостовиком в цанговом зажи- |
| 15488 (früher: DIN 6499). Erhältlich von ER 16 bis ER 40. | ме в соответствии со стандартом ISO 15488 (ранее DIN 6499). Доступно в |
| типоразмерах от ER 16 до 40. | |
| ISO 26623 | ISO 26623 |
| – Lieferumfang: Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung | – Объем поставки: включая зажимную гайку (сбалансированная, с анти- |
| für erhöhte Spannkraft) | фрикционным покрытием для повышенной силы зажима) |
| – In vier verschiedenen Längen erhältlich, dazu Mini-ER 11 und Mini-ER 16 in | – Патроны поставляются в четырех типоразмерах длины, дополнительно |
| zwei Längen | Mini-ER 11 и Mini-ER 16 в двух типоразмерах длины |
| ER | 16 | 20 | 25 | 32 | 40 | |
| ØD [mm] | 28 | 34 | 42 | 50 | 63 | |
| Spannbereich/Диапазон зажима [mm] | 0,5–10,0 | 1,5–13,0 | 1,0–16,0 | 1,5–20,0 | 2,5–26,0 | |
| L [mm] ultrakurz/ультракороткий | 2) | 2) | 48,5 | 47,5 | 53,5 | |
| L [mm] | 33 | 39 | 41,5 | 47,5 | 53,5 | |
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 60 | 60 | 60 | 60 | 65 |
| Bestell-Nr./Н° заказа | CC6.025… | .161) | .201) | .251) | .321) | .401) |
| Maß/РазмерA [mm] | lang/длинный | 100 | 100 | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | CC6.021… | .16 | .20 | .25 | .32 | .40 |
| Maß/Размер A [mm] | ZG130 | 130 | 130 | 130 | 130 | 130 |
| Bestell-Nr./Н° заказа | CC6.024… | .16 | .20 | .25 | .32 | .40 |
| Maß/РазмерA [mm] | überlang/удлиненный | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | CC6.022… | .16 | .20 | .25 | .32 | .40 |
| Spannzangenfutter M | ini ER/Цанговый па | трон Мини 11 | 16 | ||||
| ØD [mm] | 16 | 22 | |||||
| L [mm] | 25,5 | 39,5 | |||||
| Maß/РазмерA [mm] Bestell-Nr./Н° заказа | lang/длинный CC6.021… | 100 .11.71) | 100 .16.71) | ||||
| Maß/РазмерA [mm] | überlang/удлиненный | 160 | 160 | ||||
| Bestell-Nr./Н° заказа | CC6.022… | .11.71) | .16.71) | ||||
| Zubehör/Оснастка | |||||||
| Spannzangen/Цанга | |||||||
| Spannmutter (vorgew | uchtet)/Зажимная г | айка (с предварительной балансиро | вкой) | ||||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | ||
| Bestell-Nr./Н° заказа | 83.912… | .16 | .20 | .25 | .32 | .40 | |
| Spannmutter HS (fein | gewuchtet)/Зажимн | ая гайка типа HS (высокоскоростна | я) | ||||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | ||
| Bestell-Nr./Н° заказа | 83.912… | .16.HS | .20.HS | .25.HS | .32.HS | .40.HS | |
| Gabelschlüssel/Гаечн | ый ключ | ||||||
| Größe/Размер | ER 16 | ER 20 | |||||
| Bestell-Nr./Н° заказа | 84.200… | .16 | .20 | ||||
| Spannschlüssel/Зажи | мной ключ | ||||||
| Größe/Размер | — | — | ER 25 | ER 32 | ER 40 | ||
| Bestell-Nr./Н° заказа | 84.200… | ...25 | .32 | .40 | |||
| Wuchtringe/Балансир | овочные кольца | ||||||
| Größe/Размер | lang/überlang/длинн | ый/удлиненный | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа | 79.350… | .28 | .34 | .42 | .48 | .50 | |
| Einstellschraube/Регу | лировочный болт | ||||||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | ||
| Bestell-Nr./Н° заказа | 85.800… | .34 | .34 | .34 | .35 | .35 |
138 1) Ohne Gewinde für Einstellschraube/Без резьбы для регулировочного болта Technische Änderungen vorbehalten
