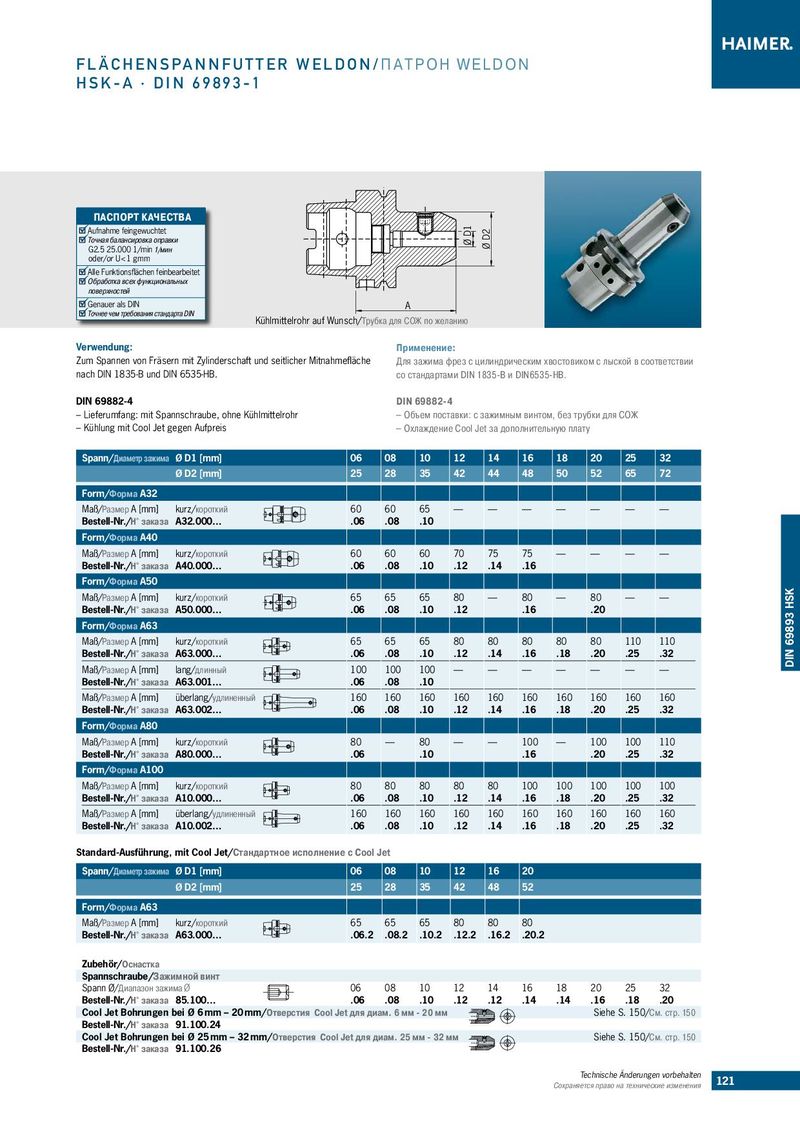

FLÄCHENSPANNFUTTER W E L D O N / ПАТРОН WELDON
ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин oder/or U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей
| Genauer als DIN | A | |
| Точнее чем требования стандарта DIN | ||
| Kühlmittelrohr auf Wunsch/Трубка для СОЖ по желанию | ||
| Verwendung: | Применение: | |
| Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche | Для зажима фрез с цилиндрическим хвостовиком с лыской в соответствии | |
| nach DIN 1835-B und DIN 6535-HB. | со стандартами DIN 1835-B и DIN6535-HB. | |
| DIN 69882-4 | DIN 69882-4 | |
| – Lieferumfang: mit Spannschraube, ohne Kühlmittelrohr | – Объем поставки: c зажимным винтом, без трубки для СОЖ | |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение Cool Jet за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | |
| Ø D2 [mm] | 25 | 28 | 35 | 42 | 44 | 48 | 50 | 52 | 65 | 72 | ||
| Form/Форма A32 | ||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A32.000… | 60 .06 | 60 .08 | 65 .10 | — | — | — | — | — | — | — | |
| Form/Форма A40 | ||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A40.000… | 60 .06 | 60 .08 | 60 .10 | 70 .12 | 75 .14 | 75 .16 | — | — | — | — | |
| Form/Форма A50 | ||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A50.000… | 65 .06 | 65 .08 | 65 .10 | 80 .12 | — | 80 .16 | — | 80 .20 | — | — | |
| Form/Форма A63 | ||||||||||||
| Maß/Размер A [mm] | kurz/короткий | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 110 | 110 | |
| Bestell-Nr./Н° заказа | A63.000… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | lang/длинный A63.001… | 100 .06 | 100 .08 | 100 .10 | — | — | — | — | — | — | — | |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | überlang/удлиненн A63.002… | ый | 160 .06 | 160 .08 | 160 .10 | 160 .12 | 160 .14 | 160 .16 | 160 .18 | 160 .20 | 160 .25 | 160 .32 |
| Form/Форма A80 | ||||||||||||
| Maß/Размер A [mm] | kurz/короткий | 80 | — | 80 | — | — | 100 | — | 100 | 100 | 110 | |
| Bestell-Nr./Н° заказа | A80.000… | .06 | .10 | .16 | .20 | .25 | .32 | |||||
| Form/Форма A100 | ||||||||||||
| Maß/Размер A [mm] | kurz/короткий | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | |
| Bestell-Nr./Н° заказа | A10.000… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | überlang/удлиненн A10.002… | ый | 160 .06 | 160 .08 | 160 .10 | 160 .12 | 160 .14 | 160 .16 | 160 .18 | 160 .20 | 160 .25 | 160 .32 |
| Standard-Ausführung, | mit Cool Jet/Ста | ндартное исполнен | ие с Cool | Jet | ||||||||
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 16 | 20 | |||||
| Ø D2 [mm] | 25 | 28 | 35 | 42 | 48 | 52 | ||||||
| Form/Форма A63 | ||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A63.000… | 65 .06.2 | 65 .08.2 | 65 .10.2 | 80 .12.2 | 80 .16.2 | 80 .20.2 | |||||
| Zubehör/Оснастка | ||||||||||||
| Spannschraube/Заж | имной винт | |||||||||||
| Spann Ø/Диапазон зажи | маØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | |
| Bestell-Nr./Н° заказа Cool Jet Bohrungen Bestell-Nr./Н° заказа | 85.100… bei Ø 6 mm – 20 91.100.24 | mm/Отверстия Cool | .06 Jet для ди | .08 ам. 6 мм | .10 - 20 мм | .12 | .12 | .14 | .14 | .16 Siehe | .18 S. 150/ | .20 См. cтр. 150 |
| Cool Jet Bohrungen Bestell-Nr./Н° заказа | bei Ø 25 mm – 3 91.100.26 | 2 mm/Отверстия Co | ol Jet для д | иам. 25 | мм - 32 | мм | Siehe | S. 150/ | См. cтр. 150 |
