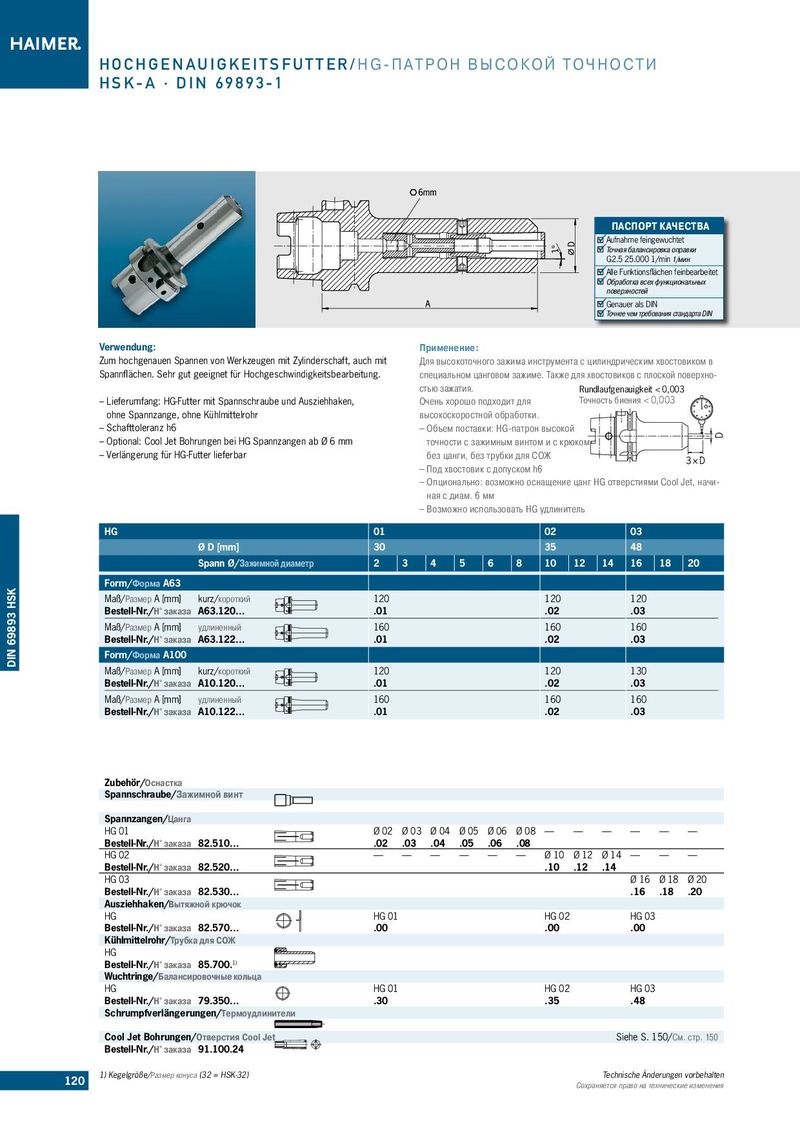

ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
Verwendung: Применение: Zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft, auch mit Для высокоточного зажима инструмента с цилиндрическим хвостовиком в Spannflächen. Sehr gut geeignet für Hochgeschwindigkeitsbearbeitung. специальном цанговом зажиме. Также для хвостовиков с плоской поверхностью зажатия. Rundlaufgenauigkeit < 0,003
| – Lieferumfang: HG-Futter mit Spannschraube und Ausziehhaken, | Очень хорошо подходит для | Точность биения < 0,003 |
| ohne Spannzange, ohne Kühlmittelrohr | высокоскоростной обработки. | |
| – Schafttoleranz h6 | – Объем поставки: HG-патрон высокой | |
| – Optional: Cool Jet Bohrungen bei HG Spannzangen ab Ø 6 mm | точности с зажимным винтом и с крюком | |
| – Verlängerung für HG-Futter lieferbar | без цанги, без трубки для СОЖ |
3 × D – Под хвостовик с допуском h6 – Опционально: возможно оснащение цанг HG отверстиями Сool Jet, начи- ная с диам. 6 мм
– Возможно использовать HG удлинитель
| HG | 01 | 02 | 03 | ||||||||
| Ø D [mm] | 30 | 35 | 48 | ||||||||
| Spann Ø/Зажимной диаметр | 2 | 3 4 | 5 | 6 | 8 | 10 | 12 14 | 16 | 18 | 20 | |
| Form/Форма A63 | |||||||||||
| Maß/Размер A [mm] | kurz/короткий | 120 | 120 | 120 | |||||||
| Bestell-Nr./Н° заказа | A63.120… | .01 | .02 | .03 | |||||||
| Maß/Размер A [mm] | удлиненный | 160 | 160 | 160 | |||||||
| Bestell-Nr./Н° заказа | A63.122… | .01 | .02 | .03 | |||||||
| Form/Форма A100 | |||||||||||
| Maß/Размер A [mm] | kurz/короткий | 120 | 120 | 130 | |||||||
| Bestell-Nr./Н° заказа | A10.120… | .01 | .02 | .03 | |||||||
| Maß/Размер A [mm] | удлиненный | 160 | 160 | 160 | |||||||
| Bestell-Nr./Н° заказа | A10.122… | .01 | .02 | .03 |
| Zubehör/Оснастка | |||||||||||
| Spannschraube/Зажимной винт | |||||||||||
| Spannzangen/Цанга | |||||||||||
| HG 01 | Ø 02 | Ø 03 | Ø 04 | Ø 05 | Ø 06 | Ø 08 | — | — | — — | — | — |
| Bestell-Nr./Н° заказа 82.510… | .02 | .03 | .04 | .05 | .06 | .08 | |||||
| HG 02 | — | — | — | — | — | — | Ø 10 | Ø 12 | Ø 14 — | — | — |
| Bestell-Nr./Н° заказа 82.520… | .10 | .12 | .14 | ||||||||
| HG 03 | Ø 16 | Ø 18 | Ø 20 | ||||||||
| Bestell-Nr./Н° заказа 82.530… | .16 | .18 | .20 | ||||||||
| Ausziehhaken/Вытяжной крючок | |||||||||||
| HG | HG 01 | HG 02 | HG 03 | ||||||||
| Bestell-Nr./Н° заказа 82.570… | .00 | .00 | .00 | ||||||||
| Kühlmittelrohr/Трубка для СОЖ | |||||||||||
| HG | |||||||||||
| Bestell-Nr./Н° заказа 85.700.1) | |||||||||||
| Wuchtringe/Балансировочные кольца | |||||||||||
| HG | HG 01 | HG 02 | HG 03 | ||||||||
| Bestell-Nr./Н° заказа 79.350… | .30 | .35 | .48 | ||||||||
| Schrumpfverlängerungen/Термоудлинители Cool Jet Bohrungen/Отверстия Cool Jet | Siehe S. 1 | 50/См | . cтр. 150 | ||||||||
| Bestell-Nr./Н° заказа 91.100.24 |
