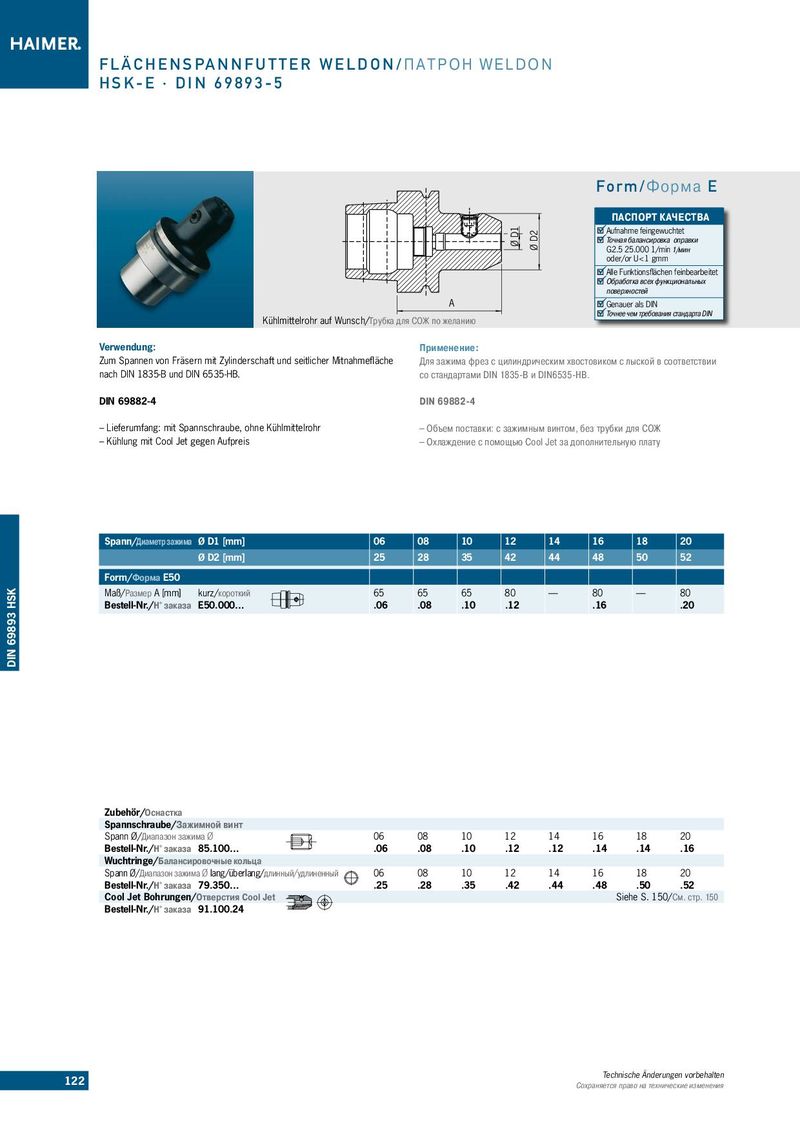

FLÄCHENSPANNFUTTER W E L D O N / ПАТРОН WELDON
Form/Форма E
ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин oder/or U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей A Genauer als DIN Точнее чем требования стандарта DIN Kühlmittelrohr auf Wunsch/Трубка для СОЖ по желанию
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche | Для зажима фрез с цилиндрическим хвостовиком c лыской в соответствии |
| nach DIN 1835-B und DIN 6535-HB. | со стандартами DIN 1835-B и DIN6535-HB. |
| DIN 69882-4 | DIN 69882-4 |
| – Lieferumfang: mit Spannschraube, ohne Kühlmittelrohr | – Объем поставки: c зажимным винтом, без трубки для СОЖ |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение с помощью Cool Jet за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 06 08 10 12 14 16 18 20 | ||
| Ø D2 [mm] | 25 28 35 42 44 48 50 52 | |||
| Form/Форма E50 | ||||
| Maß/Размер A [mm] | kurz/короткий | 65 65 65 80 — 80 — 80 | ||
| Bestell-Nr./Н° заказа E50.000… | .06 .08 .10 .12 | .16 | .20 |
Zubehör/Оснастка
| Spannschraube/Зажимной винт | ||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 |
| Wuchtringe/Балансировочные кольца | ||||||||
| Spann Ø/Диапазон зажимаØlang/überlang/длинный/удлиненный | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .44 | .48 | .50 | .52 |
| Cool Jet Bohrungen/Отверстия Cool Jet | S | iehe S. 15 | 0/См. cтр. 150 | |||||
| Bestell-Nr./Н° заказа 91.100.24 |
