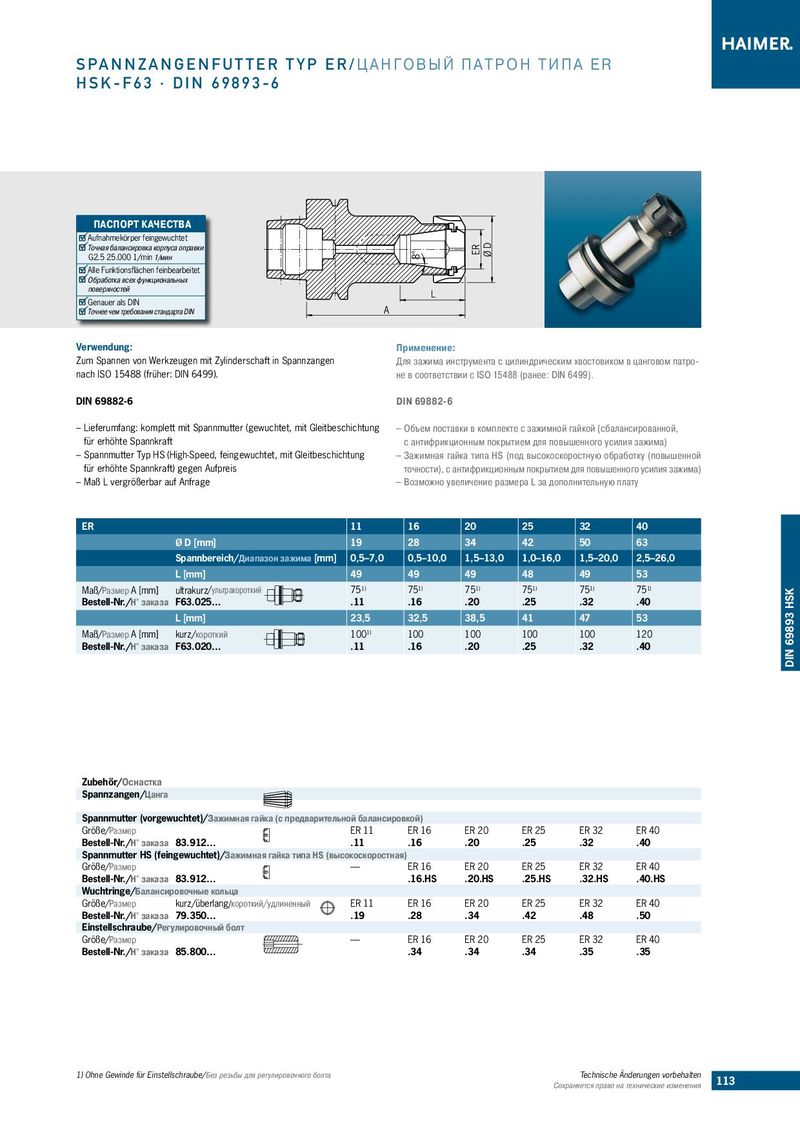

H S K - F 6 3 · DIN 6 9 8 9 3 - 6
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки ERØD G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей L Genauer als DIN Точнее чем требования стандарта DIN A
| Verwendung: | Применение: |
| Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen | Для зажима инструмента с цилиндрическим хвостовиком в цанговом патро- |
| nach ISO 15488 (früher: DIN 6499). | не в соответствии с ISO 15488 (ранее: DIN 6499). |
| DIN 69882-6 | DIN 69882-6 |
| – Lieferumfang: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung | – Объем поставки в комплекте с зажимной гайкой (сбалансированной, |
| für erhöhte Spannkraft | с антифрикционным покрытием для повышенного усилия зажима) |
| – Spannmutter Typ HS (High-Speed, feingewuchtet, mit Gleitbeschichtung | – Зажимная гайка типа HS (под высокоскоростную обработку (повышенной |
| für erhöhte Spannkraft) gegen Aufpreis | точности), с антифрикционным покрытием для повышенного усилия зажима) |
| – Maß L vergrößerbar auf Anfrage | – Возможно увеличение размера L за дополнительную плату |
| ER | 11 | 16 | 20 | 25 | 32 | 40 | ||
| Ø D [mm] | 19 | 28 | 34 | 42 | 50 | 63 | ||
| Spannbereich/Ди | апазон зажима [mm] | 0,5–7,0 | 0,5–10,0 | 1,5–13,0 | 1,0–16,0 | 1,5–20,0 | 2,5–26,0 | |
| L [mm] | 49 | 49 | 49 | 48 | 49 | 53 | ||
| Maß/Размер A [mm] | ultrakurz/ультракорот | кий | 751) | 751) | 751) | 751) | 751) | 751) |
| Bestell-Nr./Н° заказа | F63.025… | .11 | .16 | .20 | .25 | .32 | .40 | |
| L [mm] | 23,5 | 32,5 | 38,5 | 41 | 47 | 53 | ||
| Maß/Размер A [mm] | kurz/короткий | 1001) | 100 | 100 | 100 | 100 | 120 | |
| Bestell-Nr./Н° заказа | F63.020… | .11 | .16 | .20 | .25 | .32 | .40 |
Zubehör/Оснастка Spannzangen/Цанга
| Spannmutter (vorgewuchtet)/Зажимная г | айка (с предварительной баланси | ровкой) | ||||
| Größe/Размер | ER 11 | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа 83.912… | .11 | .16 | .20 | .25 | .32 | .40 |
| Spannmutter HS (feingewuchtet)/Зажим | ная гайка типа HS (высокоскорост | ная) | ||||
| Größe/Размер | — | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа 83.912… | .16.HS | .20.HS | .25.HS | .32.HS | .40.HS | |
| Wuchtringe/Балансировочные кольца | ||||||
| Größe/Размер kurz/überlang/коротк | ий/удлиненный ER 11 | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа 79.350… | .19 | .28 | .34 | .42 | .48 | .50 |
| Einstellschraube/Регулировочный болт | ||||||
| Größe/Размер | — | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа 85.800… | .34 | .34 | .34 | .35 | .35 |
HSK 63 / 80 / 100HSK 63 / 80 / 100
1) Ohne Gewinde für Einstellschraube/Без резьбы для регулировочного болта Form F Technische Änderungen vorbehalten 113
Form F Сохраняется право на технические изменения ER ColletER Collet ChuckChuck
