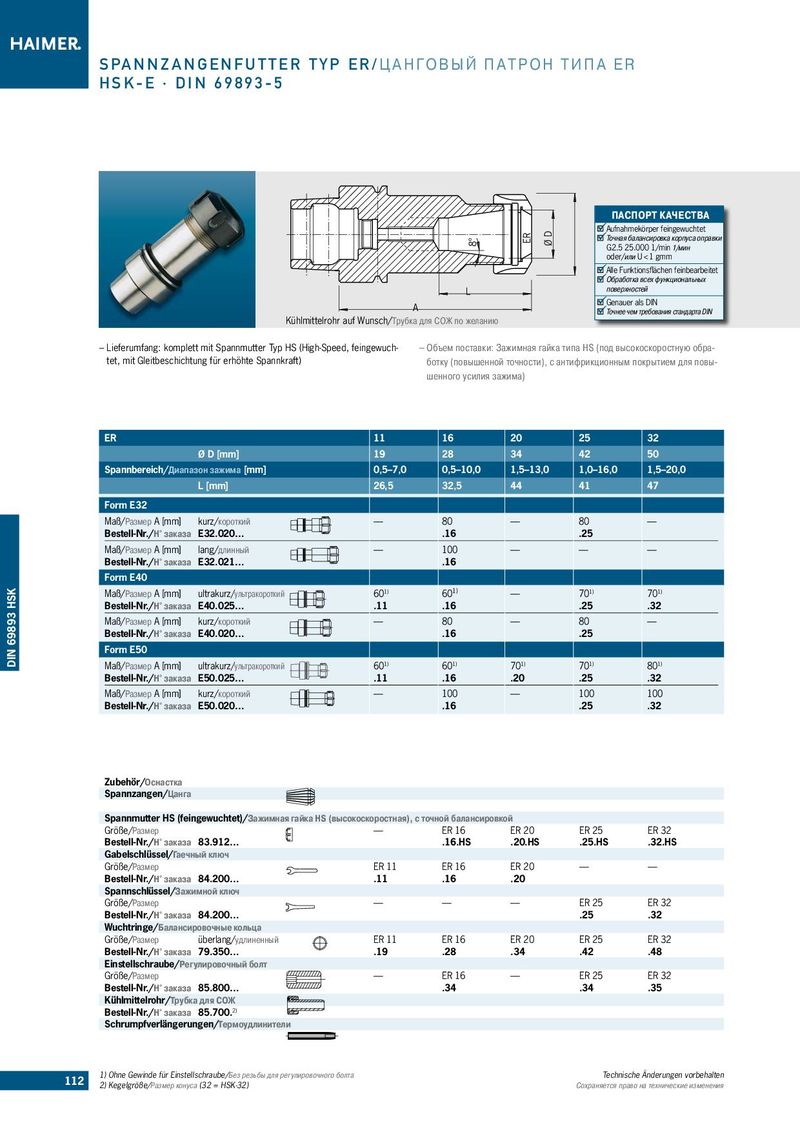

Каталог Haimer инструментальные оправки - страница 112
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных L поверхностей A Genauer als DIN Точнее чем требования стандарта DIN Kühlmittelrohr auf Wunsch/Трубка для СОЖ по желанию – Lieferumfang: komplett mit Spannmutter Typ HS (High-Speed, feingewuch- – Объем поставки: Зажимная гайка типа HS (под высокоскоростную обраtet, mit Gleitbeschichtung für erhöhte Spannkraft) ботку (повышенной точности), с антифрикционным покрытием для повышенного усилия зажима)
| ER | 11 | 16 | 20 | 25 | 32 | |
| Ø D [mm] | 19 | 28 | 34 | 42 | 50 | |
| Spannbereich/Диапаз | он зажима [mm] | 0,5–7,0 | 0,5–10,0 | 1,5–13,0 | 1,0–16,0 | 1,5–20,0 |
| L [mm] | 26,5 | 32,5 | 44 | 41 | 47 | |
| Form E32 | ||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий E32.020… | — | 80 .16 | — | 80 .25 | — |
| Maß/Размер A [mm] | lang/длинный | — | 100 | — | — | — |
| Bestell-Nr./Н° заказа | E32.021… | .16 | ||||
| Form E40 | ||||||
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 601) | 601) | — | 701) | 701) |
| Bestell-Nr./Н° заказа | E40.025… | .11 | .16 | .25 | .32 | |
| Maß/Размер A [mm] | kurz/короткий | — | 80 | — | 80 | — |
| Bestell-Nr./Н° заказа | E40.020… | .16 | .25 | |||
| Form E50 | ||||||
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 601) | 601) | 701) | 701) | 801) |
| Bestell-Nr./Н° заказа | E50.025… | .11 | .16 | .20 | .25 | .32 |
| Maß/Размер A [mm] | kurz/короткий | — | 100 | — | 100 | 100 |
| Bestell-Nr./Н° заказа | E50.020… | .16 | .25 | .32 |
Zubehör/Оснастка Spannzangen/Цанга
| Spannmutter HS (feingewuchtet)/Зажимна | я гайка HS (высо | коскоростная), с | точной балансир | овкой | ||
| Größe/Размер | — | ER 16 | ER 20 | ER 25 | ER 32 | |
| Bestell-Nr./Н° заказа 83.912… | .16.HS | .20.HS | .25.HS | .32.HS | ||
| Gabelschlüssel/Гаечный ключ | ||||||
| Größe/Размер | ER 11 | ER 16 | ER 20 | — | — | |
| Bestell-Nr./Н° заказа 84.200… | .11 | .16 | .20 | |||
| Spannschlüssel/Зажимной ключ | ||||||
| Größe/Размер | — | — | — | ER 25 | ER 32 | |
| Bestell-Nr./Н° заказа 84.200… | .25 | .32 | ||||
| Wuchtringe/Балансировочные кольца | ||||||
| Größe/Размер überlang/удлиненный | ER 11 | ER 16 | ER 20 | ER 25 | ER 32 | |
| Bestell-Nr./Н° заказа 79.350… | .19 | .28 | .34 | .42 | .48 | |
| Einstellschraube/Регулировочный болт | ||||||
| Größe/Размер | — | ER 16 | — | ER 25 | ER 32 | |
| Bestell-Nr./Н° заказа 85.800… | .34 | .34 | .35 | |||
| Kühlmittelrohr/Трубка для СОЖ | ||||||
| Bestell-Nr./Н° заказа 85.700.2) | ||||||
| Schrumpfverlängerungen/Термоудлинител | и |
112 1) Ohne Gewinde für Einstellschraube/Без резьбы для регулировочного болта Technische Änderungen vorbehalten
2) Kegelgröße/Размер конуса (32 = HSK-32) Сохраняется право на технические изменения
