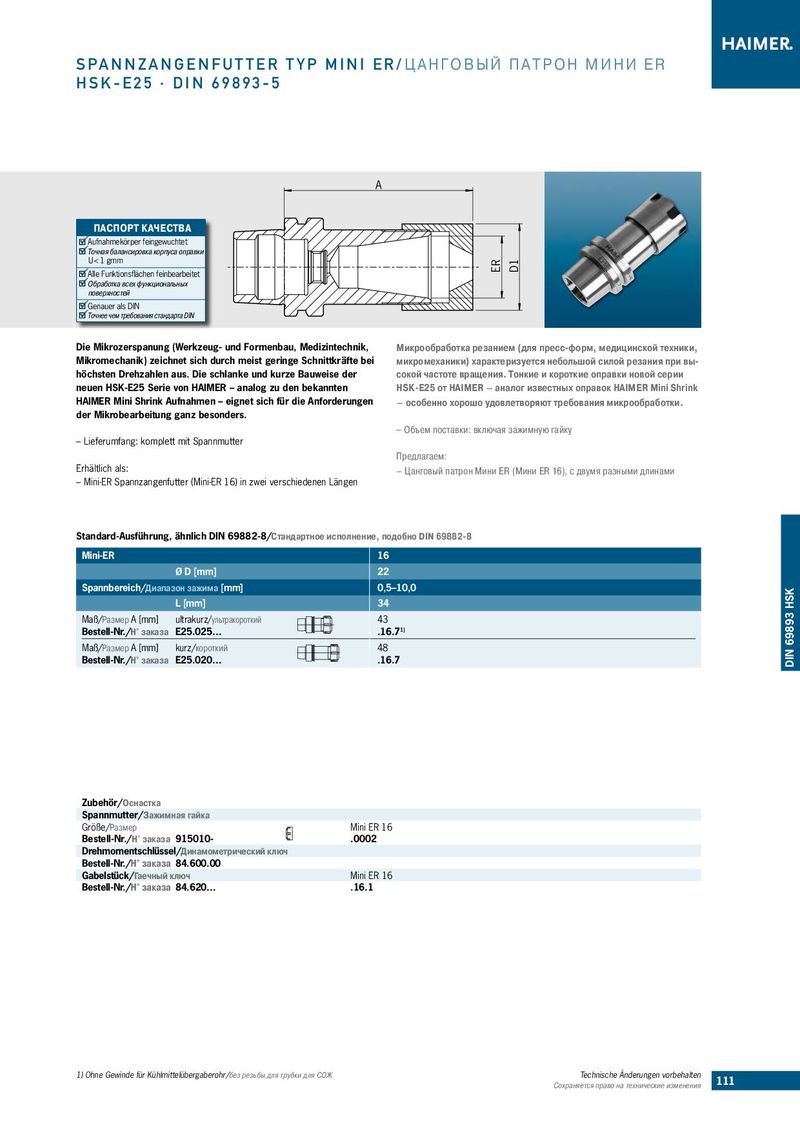

SPANNZANGENFUTTER TYP MINI E R / ЦАНГОВЫЙ ПАТРОН МИНИ E R

A

ПАСПОРТ КАЧЕСТВА

Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN

Die Mikrozerspanung (Werkzeug- und Formenbau, Medizintechnik,Микрообработка резанием (для пресс-форм, медицинской техники,
Mikromechanik) zeichnet sich durch meist geringe Schnittkräfte beiмикромеханики) характеризуется небольшой силой резания при вы-
höchsten Drehzahlen aus. Die schlanke und kurze Bauweise derсокой частоте вращения. Тонкие и короткие оправки новой серии
neuen HSK-E25 Serie von HAIMER – analog zu den bekanntenHSK-E25 от HAIMER – аналог известных оправок HAIMER Mini Shrink
HAIMER Mini Shrink Aufnahmen – eignet sich für die Anforderungen– особенно хорошо удовлетворяют требования микрообработки.
der Mikrobearbeitung ganz besonders.
– Объем поставки: включая зажимную гайку
– Lieferumfang: komplett mit Spannmutter
Предлагаем:
Erhältlich als:– Цанговый патрон Мини ER (Мини ER 16), с двумя разными длинами

– Mini-ER Spannzangenfutter (Mini-ER 16) in zwei verschiedenen Längen

Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8

Mini-ER16
Ø D [mm]22
Spannbereich/Диапазон зажима [mm]0,5–10,0
L [mm]34
Maß/Размер A [mm]ultrakurz/ультракороткий43
Bestell-Nr./Н° заказаE25.025….16.71)
Maß/Размер A [mm]kurz/короткий48
Bestell-Nr./Н° заказаE25.020….16.7

Zubehör/Оснастка

Spannmutter/Зажимная гайка
Größe/РазмерMini ER 16
Bestell-Nr./Н° заказа 915010-.0002
Drehmomentschlüssel/Динамометрический ключ
Bestell-Nr./Н° заказа 84.600.00
Gabelstück/Гаечный ключMini ER 16
Bestell-Nr./Н° заказа 84.620….16.1

1) Ohne Gewinde für Kühlmittelübergaberohr/без резьбы для трубки для СОЖ Technische Änderungen vorbehalten 111
