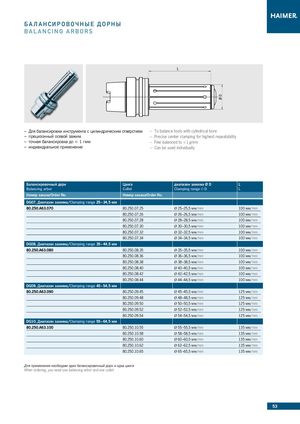

Каталог Haimer модульная балансировочная система Tool Dynamic - страница 53

БАЛАНСИРОВОЧНЫЕ ДОРНЫ BALANCING ARBORS – Для балансировки инструмента с цилиндрическим отверстием – To balance tools with cylindrical bore – прецизонный осевой зажим – Precise center clamping for highest repeatability – точная балансировка до < 1 гмм – Fine balanced to < 1 gmm – индивидуальное применение – Can be used individually Балансировочный дорн Цанга диапазон зажима Ø D L Balancing arbor Collet Clamping range Ø D L Номер заказа/Order No. Номер заказа/Order No. DG07, Диапазон зажима/Clamping range 25 – 34,5 мм 80.250.A63.070 80.250.07.25 Ø 25–25,5 мм/mm 100 мм/mm 80.250.07.26 Ø 26–26,5 мм/mm 100 мм/mm 80.250.07.28 Ø 28–28,5 мм/mm 100 мм/mm 80.250.07.30 Ø 30–30,5 мм/mm 100 мм/mm 80.250.07.32 Ø 32–32,5 мм/mm 100 мм/mm 80.250.07.34 Ø 34–34,5 мм/mm 100 мм/mm DG08, Диапазон зажима/Clamping range 35 – 44,5 мм 80.250.A63.080 80.250.08.35 Ø 35–35,5 мм/mm 100 мм/mm 80.250.08.36 Ø 36–36,5 мм/mm 100 мм/mm 80.250.08.38 Ø 38–38,5 мм/mm 100 мм/mm 80.250.08.40 Ø 40–40,5 мм/mm 100 мм/mm 80.250.08.42 Ø 42–42,5 мм/mm 100 мм/mm 80.250.08.44 Ø 44–44,5 мм/mm 100 мм/mm DG09, Диапазон зажима/Clamping range 45 – 54,5 мм 80.250.A63.090 80.250.09.45 Ø 45–45,5 мм/mm 125 мм/mm 80.250.09.48 Ø 48–48,5 мм/mm 125 мм/mm 80.250.09.50 Ø 50–50,5 мм/mm 125 мм/mm 80.250.09.52 Ø 52–52,5 мм/mm 125 мм/mm 80.250.09.54 Ø 54–54,5 мм/mm 125 мм/mm DG10, Диапазон зажима/Clamping range 55 – 64,5 мм 80.250.A63.100 80.250.10.55 Ø 55–55,5 мм/mm 135 мм/mm 80.250.10.58 Ø 58–58,5 мм/mm 135 мм/mm 80.250.10.60 Ø 60–60,5 мм/mm 135 мм/mm 80.250.10.62 Ø 62–62,5 мм/mm 135 мм/mm 80.250.10.65 Ø 65–65,5 мм/mm 135 мм/mm Для применения необходим один балансировочный дорн и одна цанга When ordering, you need one balancing arbor and one collet 53
