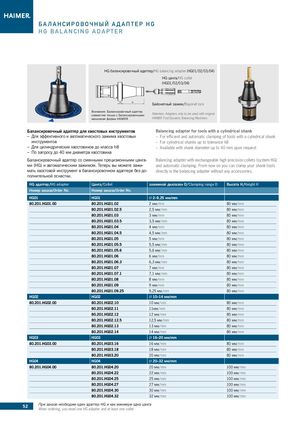

БАЛАНСИРОВОЧНЫЙ АДАПТЕР H G
H G BALANCING ADAPTER
HG балансировочный адаптер/HG balancing adapter (HG01/02/03/04) HG цанга/HG collet (HG01/02/03/04)
| 20 | H | Байонетный зажим/Bayonet lock | ||
| Внимание: Балансировочный адаптер | ||||
| совместим только с балансировочными | Attention: Adapters only to be used with original | |||
| машинами фирмы HAIMER | HAIMER Tool Dynamic Balancing Machines | |||
| Балансировочный адаптер для хвостовых инструментов | Balancing adapter for tools with a cylindrical shank |
| – | Для эффективного и автоматического зажима хвостовых | – For efficient and automatic clamping of tools with a cylindrical shank |
| инструментов | – For cylindrical shanks up to tolerance h8 | |
| – | Для цилиндрических хвостовиков до класса h8 | – Available with shank diameter up to 40 mm upon request |
– По запросу до 40 мм диаметра хвостовика Балансировочный адаптер со сменными прецизионными цанга- Balancing adapter with exchangeable high precision collets (system HG) ми (HG) и автоматическим зажимом. Теперь вы можете зажи- and automatic clamping. From now on you can clamp your shank tools мать хвостовой инструмент в балансировочном адаптере без до- directly in the balancing adapter without any accessories.
полнительной оснастки.
| HG адаптер/HG adapter | Цанга/Collet | зажимной диапазон D/Clamping range D | Высота H/Height H |
| Номер заказа/Order No. | Номер заказа/Order No. | ||
| HG01 | HG01 | Ø2–9,25мм/mm | |
| 80.201.HG01.00 | 80.201.HG01.02 | 2мм/mm | 80мм/mm |
| 80.201.HG01.02.5 | 2,5 мм/mm | 80мм/mm | |
| 80.201.HG01.03 | 3мм/mm | 80мм/mm | |
| 80.201.HG01.03.5 | 3,5 мм/mm | 80мм/mm | |
| 80.201.HG01.04 | 4мм/mm | 80мм/mm | |
| 80.201.HG01.04.5 | 4,5 мм/mm | 80мм/mm | |
| 80.201.HG01.05 | 5мм/mm | 80мм/mm | |
| 80.201.HG01.05.5 | 5,5 мм/mm | 80мм/mm | |
| 80.201.HG01.05.6 | 5,6 мм/mm | 80мм/mm | |
| 80.201.HG01.06 | 6мм/mm | 80мм/mm | |
| 80.201.HG01.06.3 | 6,3 мм/mm | 80мм/mm | |
| 80.201.HG01.07 | 7мм/mm | 80мм/mm | |
| 80.201.HG01.07.1 | 7,1 мм/mm | 80мм/mm | |
| 80.201.HG01.08 | 8мм/mm | 80мм/mm | |
| 80.201.HG01.09 | 9мм/mm | 80мм/mm | |
| 80.201.HG01.09.25 | 9,25мм/mm | 80мм/mm | |
| HG02 | HG02 | Ø10–14мм/mm | |
| 80.201.HG02.00 | 80.201.HG02.10 | 10мм/mm | 80мм/mm |
| 80.201.HG02.11 | 11мм/mm | 80мм/mm | |
| 80.201.HG02.12 | 12мм/mm | 80мм/mm | |
| 80.201.HG02.12.5 | 12,5 мм/mm | 80мм/mm | |
| 80.201.HG02.13 | 13мм/mm | 80мм/mm | |
| 80.201.HG02.14 | 14мм/mm | 80мм/mm | |
| HG03 | HG03 | Ø16–20мм/mm | |
| 80.201.HG03.00 | 80.201.HG03.16 | 16мм/mm | 80мм/mm |
| 80.201.HG03.18 | 18мм/mm | 80мм/mm | |
| 80.201.HG03.20 | 20мм/mm | 80мм/mm | |
| HG04 | HG04 | Ø20–32мм/mm | |
| 80.201.HG04.00 | 80.201.HG04.20 | 20мм/mm | 100мм/mm |
| 80.201.HG04.22 | 22мм/mm | 100мм/mm | |
| 80.201.HG04.25 | 25мм/mm | 100мм/mm | |
| 80.201.HG04.27 | 27мм/mm | 100мм/mm | |
| 80.201.HG04.30 | 30мм/mm | 100мм/mm | |
| 80.201.HG04.32 | 32мм/mm | 100мм/mm |
52 При заказе необходим один адаптер HG и как минимум одна цанга When ordering, you need one HG adapter and at least one collet
