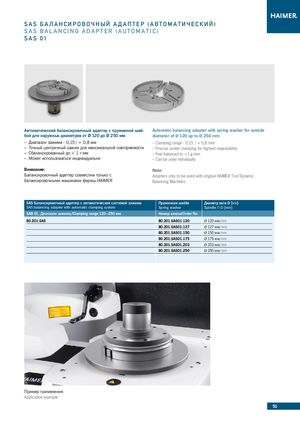

SAS БАЛАНСИРОВОЧНЫЙ АДАПТЕР ( А В Т О М А Т И Ч Е С К И Й )

SAS BALANCING ADAPTER ( A U T O M A T I C )

SAS 0 1

Автоматический балансировочный адаптер с пружинной шай- Automatic balancing adapter with spring washer for outside бой для наружных диаметров от Ø 120 до Ø 250 мм diameter of Ø 120 up to Ø 250 mm

–Диапазон зажима - 0,15 / + 0,8 мм– Clamping range - 0,15 / + 0,8 mm
–Точный центричный зажим для максимальной повторяемости– Precise center clamping for highest repeatability
–Сбалансированный до < 1 г·мм– Fine balanced to < 1 g·mm
–Может использоваться индивидуально– Can be used individually

Внимание: Note: Балансировочный адаптер совместим только с Adapters only to be used with original HAIMER Tool Dynamic балансировочными машинами фирмы HAIMER Balancing Machines

SASБалансировочный адаптер с автоматической системой зажима SAS balancing adapter with automatic clamping systemПружинная шайба Spring washerДиаметр вала D[мм] SpindleØD [mm]
SAB 01,Диапазон зажима/Clamping range 120 – 250ммНомер заказа/Order No.
80.201.SAS80.201.SAS01.120Ø120мм/mm
80.201.SAS01.127Ø127мм/mm
80.201.SAS01.150Ø150мм/mm
80.201.SAS01.175Ø175мм/mm
80.201.SAS01.203Ø203мм/mm
80.201.SAS01.250Ø250мм/mm

Пример применения Application example
