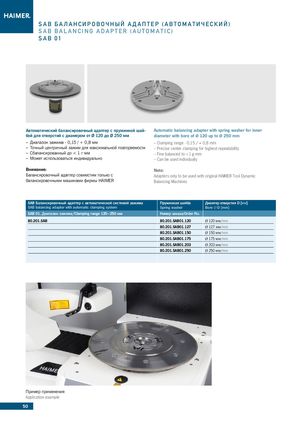

SAB БАЛАНСИРОВОЧНЫЙ АДАПТЕР ( А В Т О М А Т И Ч Е С К И Й )

SAB BALANCING ADAPTER ( A U T O M A T I C )

SAB 0 1

Автоматический балансировочный адаптер с пружинной шай- Automatic balancing adapter with spring washer for inner бой для отверстий с диамером от Ø 120 до Ø 250 мм diameter with bore of Ø 120 up to Ø 250 mm

–Диапазон зажима - 0,15 / + 0,8 мм– Clamping range - 0,15 / + 0,8 mm
–Точный центричный зажим для максимальной повторяемости– Precise center clamping for highest repeatability
–Сбалансированный до < 1 г·мм– Fine balanced to < 1 g·mm
–Может использоваться индивидуально– Can be used individually

Внимание: Note: Балансировочный адаптер совместим только с Adapters only to be used with original HAIMER Tool Dynamic балансировочными машинами фирмы HAIMER Balancing Machines

SAB Балансировочный адаптер с автоматической системой зажимаПружинная шайбаДиамтер отверстия D [мм]
SAB balancing adapter with automatic clamping system Spring washer Bore Ø D [mm]
SAB 01, Диапазон зажима/Clamping range 120 – 250 ммНомер заказа/Order No.
80.201.SAB 80.201.SAB01.120Ø 120 мм/mm
80.201.SAB01.127Ø 127 мм/mm
80.201.SAB01.150Ø 150 мм/mm
80.201.SAB01.175Ø 175 мм/mm
80.201.SAB01.203Ø 203 мм/mm
80.201.SAB01.250Ø 250 мм/mm

Пример применения Application example
