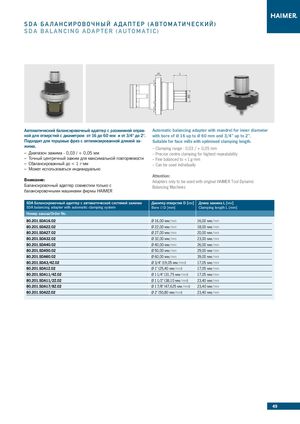

SDA БАЛАНСИРОВОЧНЫЙ АДАПТЕР ( А В Т О М А Т И Ч Е С К И Й )

SDA BALANCING ADAPTER ( A U T O M A T I C )

20 L

Автоматический балансировочный адаптер с разжимной оправ-Automatic balancing adapter with mandrel for inner diameter
кой для отверстий с диаметром от 16 до 60 мм и от 3/4" до 2". with bore of Ø 16 up to Ø 60 mm and 3/4" up to 2".
Подходит для торцовых фрез с оптимизированной длиной за-Suitable for face mills with optimised clamping length.
жима.– Clamping range - 0,03 / + 0,05 mm
–Диапазон зажима - 0,03 / + 0,05 мм– Precise centre clamping for highest repeatability
–Точный центричный зажим для максимальной повторяемости– Fine balanced to < 1 g·mm
–Сбалансированный до < 1 г·мм– Can be used individually

– Может использоваться индивидуально Attention: Внимание: Adapters only to be used with original HAIMER Tool Dynamic Балансировочный адаптер совместим только с Balancing Machines

балансировочными машинами фирмы HAIMER

SDAБалансировочный адаптер с автоматической системой зажима SDA balancing adapter with automatic clamping systemДиамтер отверстия D[мм] BoreØD [mm]Длина зажима L[мм] Clamping length L [mm]
Номер заказа/Order No.
80.201.SDA16.02Ø 16,00мм/mm16,00мм/mm
80.201.SDA22.02Ø 22,00мм/mm18,00мм/mm
80.201.SDA27.02Ø 27,00мм/mm20,00мм/mm
80.201.SDA32.02Ø 32,00мм/mm23,00мм/mm
80.201.SDA40.02Ø 40,00мм/mm26,00мм/mm
80.201.SDA50.02Ø 50,00мм/mm29,00мм/mm
80.201.SDA60.02Ø 60,00мм/mm39,00мм/mm
80.201.SDA3/4Z.02Ø 3/4" (19,05мм/mm)17,05мм/mm
80.201.SDA1Z.02Ø 1" (25,40мм/mm)17,05мм/mm
80.201.SDA11/4Z.02Ø 1 1/4" (31,75мм/mm)17,05мм/mm
80.201.SDA11/2Z.02Ø 1 1/2" (38,10мм/mm)23,40мм/mm
80.201.SDA17/8Z.02Ø 1 7/8" (47,625мм/mm)23,40мм/mm
80.201.SDA2Z.02Ø 2" (50,80мм/mm)23,40мм/mm
