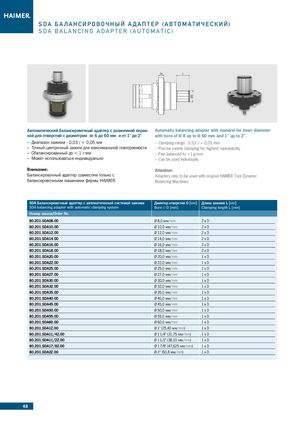

SDA БАЛАНСИРОВОЧНЫЙ АДАПТЕР ( А В Т О М А Т И Ч Е С К И Й )

SDA BALANCING ADAPTER ( A U T O M A T I C )

20 L

Автоматический балансировочный адаптер с разжимной оправ- Automatic balancing adapter with mandrel for inner diameter кой для отверстий с диаметром от 6 до 60 мм и от 1" до 2" with bore of Ø 8 up to Ø 60 mm and 1" up to 2".

–Диапазон зажима - 0,03 / + 0,05 мм– Clamping range - 0,03 / + 0,05 mm
–Точный центричный зажим для максимальной повторяемости– Precise centre clamping for highest repeatability
–Сбалансированный до < 1 г·мм– Fine balanced to < 1 g·mm
–Может использоваться индивидуально– Can be used individually

Внимание: Attention: Балансировочный адаптер совместим только с Adapters only to be used with original HAIMER Tool Dynamic балансировочными машинами фирмы HAIMER Balancing Machines

SDAБалансировочный адаптер с автоматической системой зажима SDA balancing adapter with automatic clamping systemДиамтер отверстия D[мм] BoreØD [mm]Длина зажима L[мм] Clamping length L [mm]
Номер заказа/Order No.
80.201.SDA08.00Ø 8,0 мм/mm2 x D
80.201.SDA10.00Ø 10,0 мм/mm2 x D
80.201.SDA12.00Ø 12,0 мм/mm2 x D
80.201.SDA14.00Ø 14,0 мм/mm2 x D
80.201.SDA16.00Ø 16,0 мм/mm2 x D
80.201.SDA18.00Ø 18,0 мм/mm2 x D
80.201.SDA20.00Ø 20,0 мм/mm1 x D
80.201.SDA22.00Ø 22,0 мм/mm1 x D
80.201.SDA25.00Ø 25,0 мм/mm1 x D
80.201.SDA27.00Ø 27,0 мм/mm1 x D
80.201.SDA30.00Ø 30,0 мм/mm1 x D
80.201.SDA32.00Ø 32,0 мм/mm1 x D
80.201.SDA35.00Ø 35,0 мм/mm1 x D
80.201.SDA40.00Ø 40,0 мм/mm1 x D
80.201.SDA45.00Ø 45,0 мм/mm1 x D
80.201.SDA50.00Ø 50,0 мм/mm1 x D
80.201.SDA55.00Ø 55,0 мм/mm1 x D
80.201.SDA60.00Ø 60,0 мм/mm1 x D
80.201.SDA1Z.00Ø 1" (25,40мм/mm)1 x D
80.201.SDA11/4Z.00Ø 1 1/4" (31,75мм/mm)1 x D
80.201.SDA11/2Z.00Ø 1 1/2" (38,10мм/mm)1 x D
80.201.SDA17/8Z.00Ø 1 7/8" (47,625мм/mm)1 x D
80.201.SDA2Z.00Ø 2 " (50,8 мм/mm)1 x D
