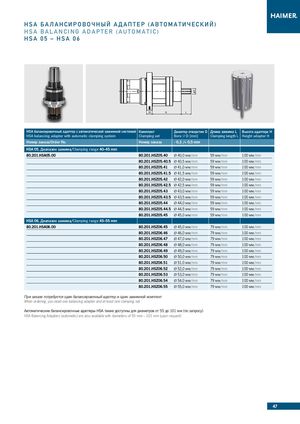

Каталог Haimer модульная балансировочная система Tool Dynamic - страница 47
Навигация
Брошюра Haimer обзор продукции
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer инструментальные оправки для станков Makino
Каталог Haimer инструментальные оправки
HSA 0 5 – HSA 0 6
| H 20 | L D | |||
| HSA балансировочный адаптер с автоматической зажимной системо | й Комплект | Диамтер отверстия D | Длина зажима L | Высота адаптера Н |
| HSA balancing adapter with automatic clamping system | Clamping set | BoreØD [mm] | Clamping length L | Height adapter H |
| Номер заказа/Order No. | Номер заказа | - 0,3 /+ 0,5 mm | ||
| HSA 05,Диапазон зажима/Clamping range 40–45 mm | ||||
| 80.201.HSA05.00 | 80.201.HSZ05.40 | Ø40,0мм/mm | 59мм/mm | 100мм/mm |
| 80.201.HSZ05.40.5 | Ø40,5мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.41 | Ø41,0мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.41.5 | Ø41,5мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.42 | Ø42,0мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.42.5 | Ø42,5мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.43 | Ø43,0мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.43.5 | Ø43,5мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.44 | Ø44,0мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.44.5 | Ø44,5мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ05.45 | Ø45,0мм/mm | 59мм/mm | 100мм/mm | |
| HSA 06,Диапазон зажима/Clamping range 45–55 mm | ||||
| 80.201.HSA06.00 | 80.201.HSZ06.45 | Ø45,0мм/mm | 79мм/mm | 100мм/mm |
| 80.201.HSZ06.46 | Ø46,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.47 | Ø47,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.48 | Ø48,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.49 | Ø49,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.50 | Ø50,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.51 | Ø51,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.52 | Ø52,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.53 | Ø53,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.54 | Ø54,0мм/mm | 79мм/mm | 100мм/mm | |
| 80.201.HSZ06.55 | Ø55,0мм/mm | 79мм/mm | 100мм/mm |
При заказе потребуется один балансировочный адаптер и один зажимной комплект When ordering, you need one balancing adapter and at least one clamping set Автоматические балансировочные адаптеры HSA также доступны для диаметров от 55 до 101 мм (по запросу) HSA Balancing Adapters (automatic) are also available with diameters of 55 mm – 101 mm (upon request)
