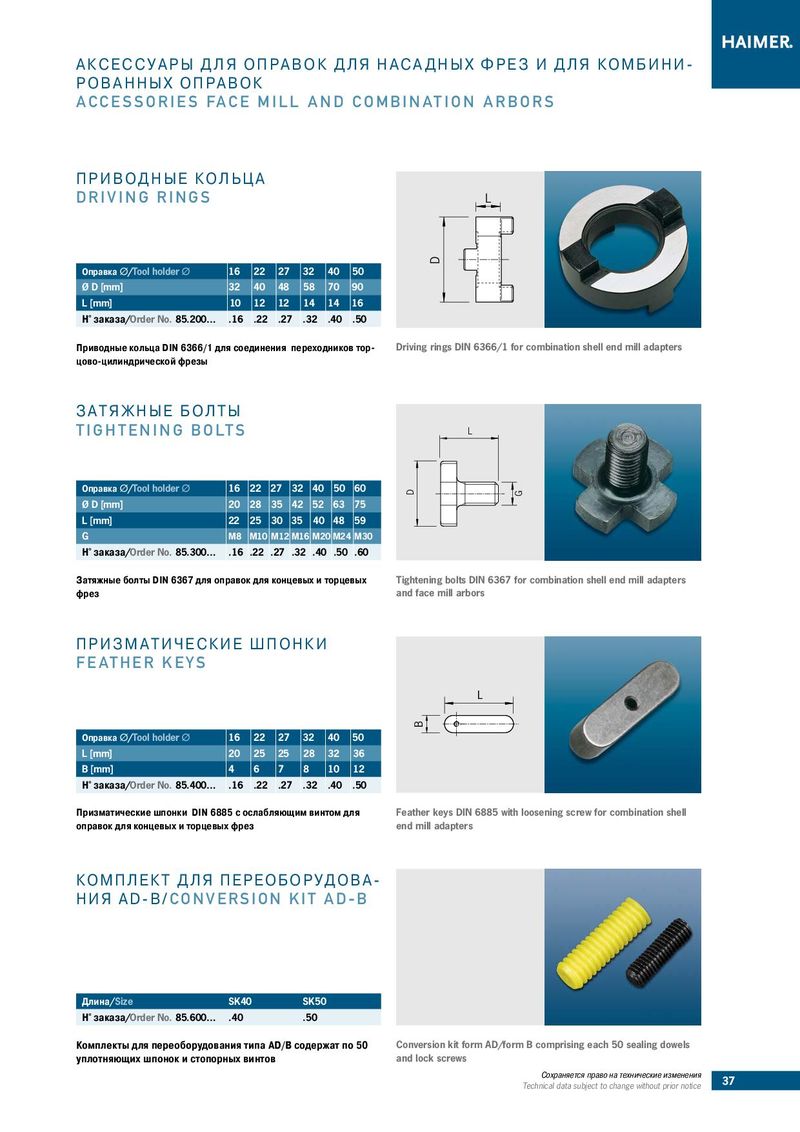

АКСЕССУАРЫ ДЛЯ ОПРАВОК ДЛЯ НАСАДНЫХ ФРЕЗ И ДЛЯ КОМБИНИ- РОВАННЫХ ОПРАВОК ACCESSORIES FACE MILL AND C O M B I N AT I O N ARBORS ПРИВОДНЫЕ КОЛЬЦА DRIVING RINGS L D Оправка Ø/Tool holder Ø 16 22 27 32 40 50 Ø D [mm] 32 40 48 58 70 90 L [mm] 10 12 12 14 14 16 Н° заказа/Order No. 85.200… .16 .22 .27 .32 .40 .50 Приводные кольца DIN 6366/1 для соединения переходников тор- Driving rings DIN 6366/1 for combination shell end mill adapters цово-цилиндрической фрезы ЗАТЯЖНЫЕ БОЛТЫ TIGHTENING B O LT S L Оправка Ø/Tool holder Ø 16 22 27 32 40 50 60 D G Ø D [mm] 20 28 35 42 52 63 75 L [mm] 22 25 30 35 40 48 59 G M8 M10 M12 M16 M20 M24 M30 Н° заказа/Order No. 85.300… .16 .22 .27 .32 .40 .50 .60 Затяжные болты DIN 6367 для оправок для концевых и торцевых Tightening bolts DIN 6367 for combination shell end mill adapters фрез and face mill arbors ПРИЗМАТИЧЕСКИЕ ШПОНКИ F E AT H E R KEYS L B Оправка Ø/Tool holder Ø 16 22 27 32 40 50 L [mm] 20 25 25 28 32 36 B [mm] 4 6 7 8 10 12 Н° заказа/Order No. 85.400… .16 .22 .27 .32 .40 .50 Призматические шпонки DIN 6885 с ослабляющим винтом для Feather keys DIN 6885 with loosening screw for combination shell оправок для концевых и торцевых фрез end mill adapters КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВА- НИЯ AD-B/CONVERSION KIT AD-B Длина/Size SK40 SK50 Н° заказа/Order No. 85.600… .40 .50 Комплекты для переоборудования типа AD/B содержат по 50 Conversion kit form AD/form B comprising each 50 sealing dowels уплотняющих шпонок и стопорных винтов and lock screws Сохраняется право на технические изменения 37 Technical data subject to change without prior notice
