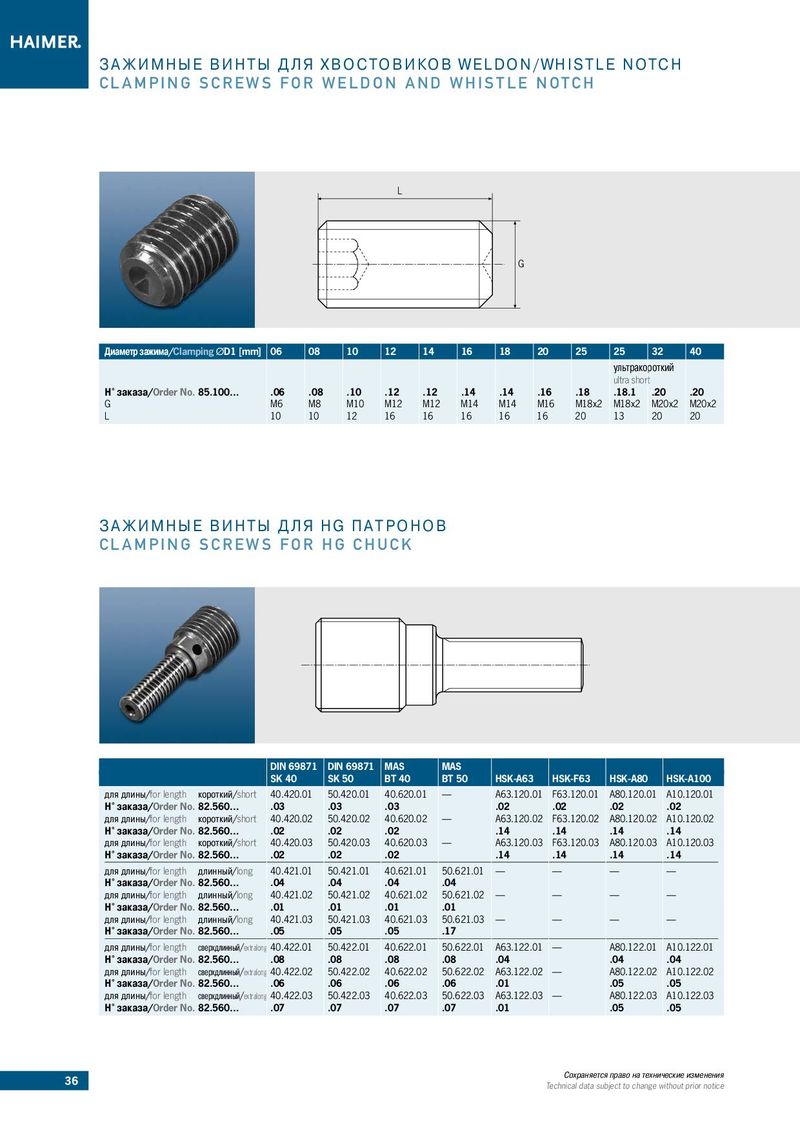

ЗАЖИМНЫЕ ВИНТЫ ДЛЯ ХВОСТОВИКОВ W E L D O N / W H I S T L E NOTCH
CLAMPING SCREWS FOR WELDON AND WHISTLE NOTCH
L
G
Диаметр зажима/Clamping ØD1 [mm] 06 08 10 12 14 16 18 20 25 25 32 40
ультракороткий
ultra short
Н° заказа/Order No. 85.100… .06 .08 .10 .12 .12 .14 .14 .16 .18 .18.1 .20 .20
G M6 M8 M10 M12 M12 M14 M14 M16 M18x2 M18x2 M20x2 M20x2 L 10 10 12 16 16 16 16 16 20 13 20 20
ЗАЖИМНЫЕ ВИНТЫ ДЛЯ H G ПАТРОНОВ
CLAMPING SCREWS FOR H G CHUCK
| DIN 69871 | DIN 69871 | MAS | MAS | ||||||
| SK 40 | SK 50 | BT 40 | BT 50 | HSK-A63 | HSK-F63 | HSK-A80 | HSK-A100 | ||
| для длины/for length | короткий/short | 40.420.01 | 50.420.01 | 40.620.01 | — | A63.120.01 | F63.120.01 | A80.120.01 | A10.120.01 |
| Н° заказа/Order No. | 82.560… | .03 | .03 | .03 | .02 | .02 | .02 | .02 | |
| для длины/for length | короткий/short | 40.420.02 | 50.420.02 | 40.620.02 | — | A63.120.02 | F63.120.02 | A80.120.02 | A10.120.02 |
| Н° заказа/Order No. | 82.560… | .02 | .02 | .02 | .14 | .14 | .14 | .14 | |
| для длины/for length | короткий/short | 40.420.03 | 50.420.03 | 40.620.03 | — | A63.120.03 | F63.120.03 | A80.120.03 | A10.120.03 |
| Н° заказа/Order No. | 82.560… | .02 | .02 | .02 | .14 | .14 | .14 | .14 | |
| для длины/for length | длинный/long | 40.421.01 | 50.421.01 | 40.621.01 | 50.621.01 | — | — | — | — |
| Н° заказа/Order No. | 82.560… | .04 | .04 | .04 | .04 | ||||
| для длины/for length | длинный/long | 40.421.02 | 50.421.02 | 40.621.02 | 50.621.02 | — | — | — | — |
| Н° заказа/Order No. | 82.560… | .01 | .01 | .01 | .01 | ||||
| для длины/for length | длинный/long | 40.421.03 | 50.421.03 | 40.621.03 | 50.621.03 | — | — | — | — |
| Н° заказа/Order No. | 82.560… | .05 | .05 | .05 | .17 | ||||
| для длины/for length | сверхдлинный/extralong | 40.422.01 | 50.422.01 | 40.622.01 | 50.622.01 | A63.122.01 | — | A80.122.01 | A10.122.01 |
| Н° заказа/Order No. | 82.560… | .08 | .08 | .08 | .08 | .04 | .04 | .04 | |
| для длины/for length | сверхдлинный/extralong | 40.422.02 | 50.422.02 | 40.622.02 | 50.622.02 | A63.122.02 | — | A80.122.02 | A10.122.02 |
| Н° заказа/Order No. | 82.560… | .06 | .06 | .06 | .06 | .01 | .05 | .05 | |
| для длины/for length | сверхдлинный/extralong | 40.422.03 | 50.422.03 | 40.622.03 | 50.622.03 | A63.122.03 | — | A80.122.03 | A10.122.03 |
| Н° заказа/Order No. | 82.560… | .07 | .07 | .07 | .07 | .01 | .05 | .05 |
