Каталог Haimer аксессуары - страница 35

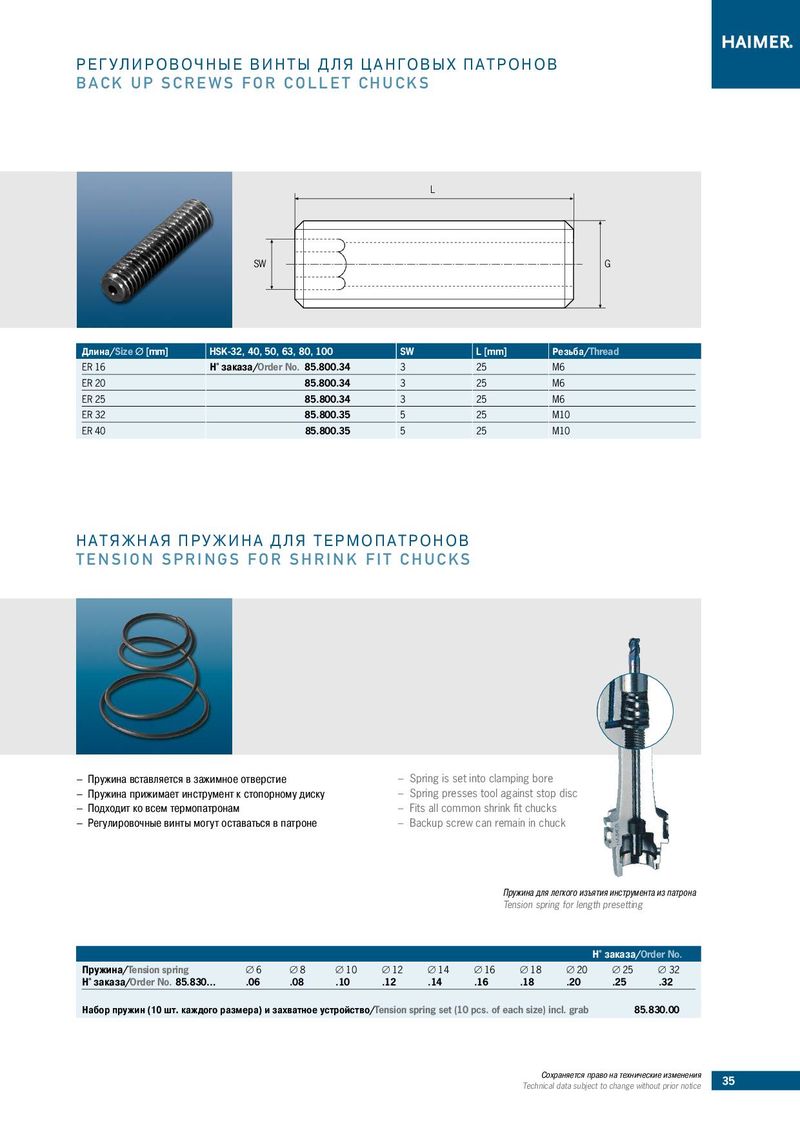

РЕГУЛИРОВОЧНЫЕ ВИНТЫ ДЛЯ ЦАНГОВЫХ ПАТРОНОВ BACK UP SCREWS FOR COLLET CHUCKS L SW G Длина/Size Ø [mm] HSK-32, 40, 50, 63, 80, 100 SW L [mm] Резьба/Thread ER 16 Н° заказа/Order No. 85.800.34 3 25 M6 ER 20 85.800.34 3 25 M6 ER 25 85.800.34 3 25 M6 ER 32 85.800.35 5 25 M10 ER 40 85.800.35 5 25 M10 НАТЯЖНАЯ ПРУЖИНА ДЛЯ ТЕРМОПАТРОНОВ TENSION SPRINGS FOR SHRINK FIT CHUCKS –– Пружина вставляется в зажимное отверстие –– Spring is set into clamping bore –– Пружина прижимает инструмент к стопорному диску –– Spring presses tool against stop disc –– Подходит ко всем термопатронам –– Fits all common shrink fit chucks –– Регулировочные винты могут оставаться в патроне –– Backup screw can remain in chuck Пружина для легкого изъятия инструмента из патрона Tension spring for length presetting Н° заказа/Order No. Пружина/Tension spring Ø6 Ø8 Ø 10 Ø 12 Ø 14 Ø 16 Ø 18 Ø 20 Ø 25 Ø 32 Н° заказа/Order No. 85.830… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Набор пружин (10 шт. каждого размера) и захватное устройство/Tension spring set (10 pcs. of each size) incl. grab 85.830.00 Сохраняется право на технические изменения 35 Technical data subject to change without prior notice
