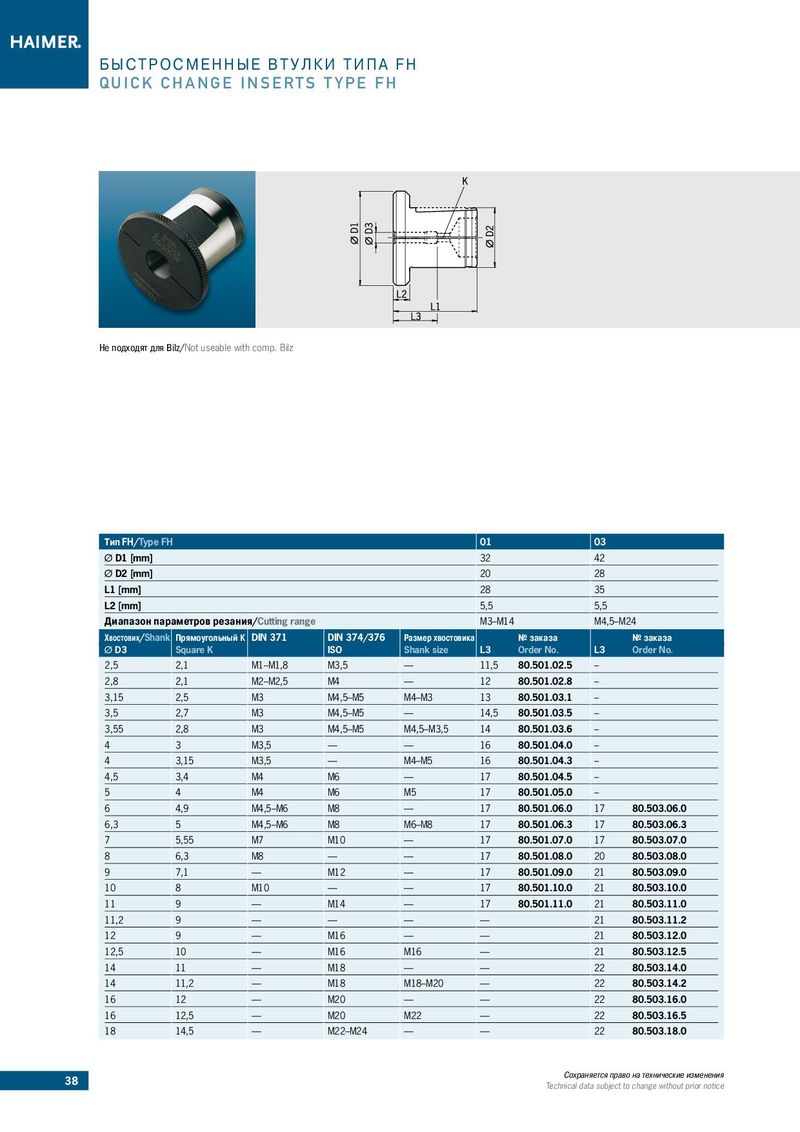

БЫСТРОСМЕННЫЕ ВТУЛКИ ТИПА FH QUICK CHANGE INSERTS TYPE FH Не подходят для Bilz/Not useable with comp. Bilz Тип FH/Type FH 01 03 Ø D1 [mm] 32 42 Ø D2 [mm] 20 28 L1 [mm] 28 35 L2 [mm] 5,5 5,5 Диапазон параметров резания/Cutting range M3–M14 M4,5–M24 Хвостовик/Shank Прямоугольный К DIN 371 DIN 374/376 Размер хвостовика № заказа № заказа Ø D3 Square K ISO Shank size L3 Order No. L3 Order No. 2,5 2,1 M1–M1,8 M3,5 — 11,5 80.501.02.5 – 2,8 2,1 M2–M2,5 M4 — 12 80.501.02.8 – 3,15 2,5 M3 M4,5–M5 M4–M3 13 80.501.03.1 – 3,5 2,7 M3 M4,5–M5 — 14,5 80.501.03.5 – 3,55 2,8 M3 M4,5–M5 M4,5–M3,5 14 80.501.03.6 – 4 3 M3,5 — — 16 80.501.04.0 – 4 3,15 M3,5 — M4–M5 16 80.501.04.3 – 4,5 3,4 M4 M6 — 17 80.501.04.5 – 5 4 M4 M6 M5 17 80.501.05.0 – 6 4,9 M4,5–M6 M8 — 17 80.501.06.0 17 80.503.06.0 6,3 5 M4,5–M6 M8 M6–M8 17 80.501.06.3 17 80.503.06.3 7 5,55 M7 M10 — 17 80.501.07.0 17 80.503.07.0 8 6,3 M8 — — 17 80.501.08.0 20 80.503.08.0 9 7,1 — M12 — 17 80.501.09.0 21 80.503.09.0 10 8 M10 — — 17 80.501.10.0 21 80.503.10.0 11 9 — M14 — 17 80.501.11.0 21 80.503.11.0 11,2 9 — — — — 21 80.503.11.2 12 9 — M16 — — 21 80.503.12.0 12,5 10 — M16 M16 — 21 80.503.12.5 14 11 — M18 — — 22 80.503.14.0 14 11,2 — M18 M18–M20 — 22 80.503.14.2 16 12 — M20 — — 22 80.503.16.0 16 12,5 — M20 M22 — 22 80.503.16.5 18 14,5 — M22–M24 — — 22 80.503.18.0 38 Сохраняется право на технические изменения Technical data subject to change without prior notice
