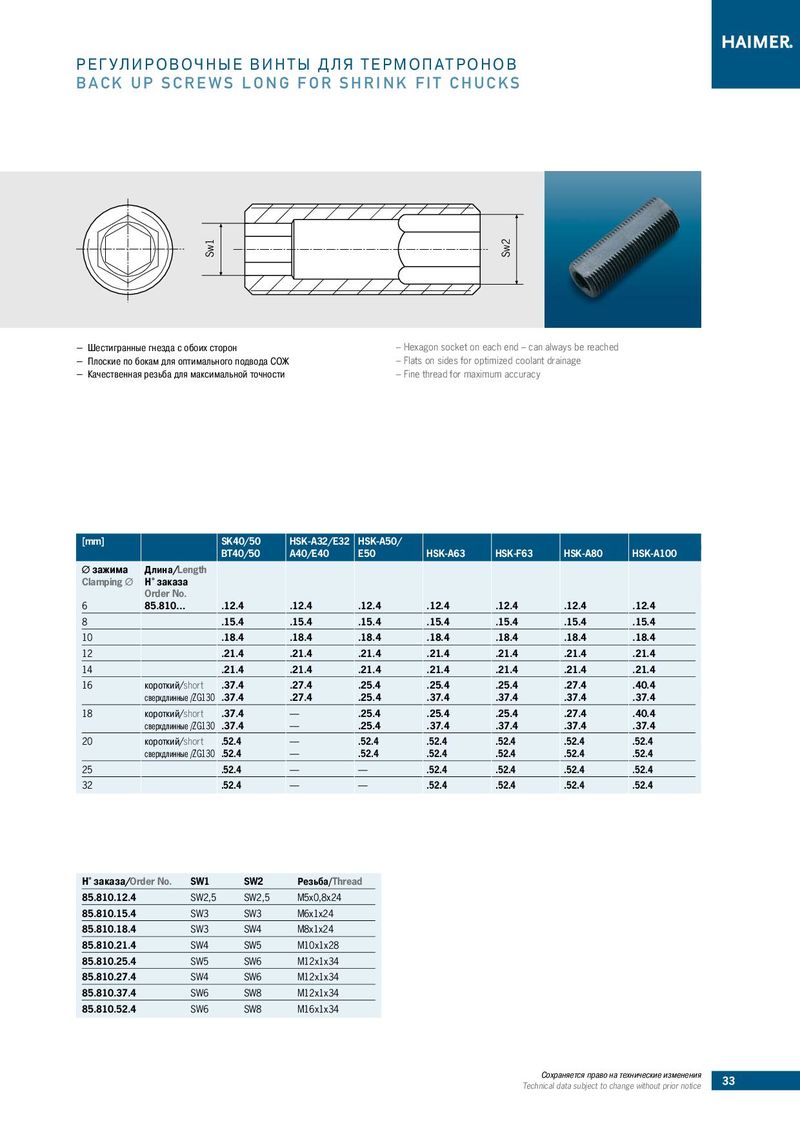

РЕГУЛИРОВОЧНЫЕ ВИНТЫ ДЛЯ ТЕРМОПАТРОНОВ BACK UP SCREWS LONG FOR SHRINK FIT CHUCKS Sw1 Sw2 –– Шестигранные гнезда с обоих сторон – Hexagon socket on each end – can always be reached –– Плоские по бокам для оптимального подвода СОЖ – Flats on sides for optimized coolant drainage –– Качественная резьба для максимальной точности – Fine thread for maximum accuracy [mm] SK40/50 HSK-A32/E32 HSK-A50/ BT40/50 A40/E40 E50 HSK-A63 HSK-F63 HSK-A80 HSK-A100 Ø зажима Длина/Length Clamping Ø Н° заказа Order No. 6 85.810… .12.4 .12.4 .12.4 .12.4 .12.4 .12.4 .12.4 8 .15.4 .15.4 .15.4 .15.4 .15.4 .15.4 .15.4 10 .18.4 .18.4 .18.4 .18.4 .18.4 .18.4 .18.4 12 .21.4 .21.4 .21.4 .21.4 .21.4 .21.4 .21.4 14 .21.4 .21.4 .21.4 .21.4 .21.4 .21.4 .21.4 16 короткий/short .37.4 .27.4 .25.4 .25.4 .25.4 .27.4 .40.4 сверхдлинные /ZG130 .37.4 .27.4 .25.4 .37.4 .37.4 .37.4 .37.4 18 короткий/short .37.4 — .25.4 .25.4 .25.4 .27.4 .40.4 сверхдлинные /ZG130 .37.4 — .25.4 .37.4 .37.4 .37.4 .37.4 20 короткий/short .52.4 — .52.4 .52.4 .52.4 .52.4 .52.4 сверхдлинные /ZG130 .52.4 — .52.4 .52.4 .52.4 .52.4 .52.4 25 .52.4 — — .52.4 .52.4 .52.4 .52.4 32 .52.4 — — .52.4 .52.4 .52.4 .52.4 Н° заказа/Order No. SW1 SW2 Резьба/Thread 85.810.12.4 SW2,5 SW2,5 M5x0,8x24 85.810.15.4 SW3 SW3 M6x1x24 85.810.18.4 SW3 SW4 M8x1x24 85.810.21.4 SW4 SW5 M10x1x28 85.810.25.4 SW5 SW6 M12x1x34 85.810.27.4 SW4 SW6 M12x1x34 85.810.37.4 SW6 SW8 M12x1x34 85.810.52.4 SW6 SW8 M16x1x34 Сохраняется право на технические изменения 33 Technical data subject to change without prior notice
