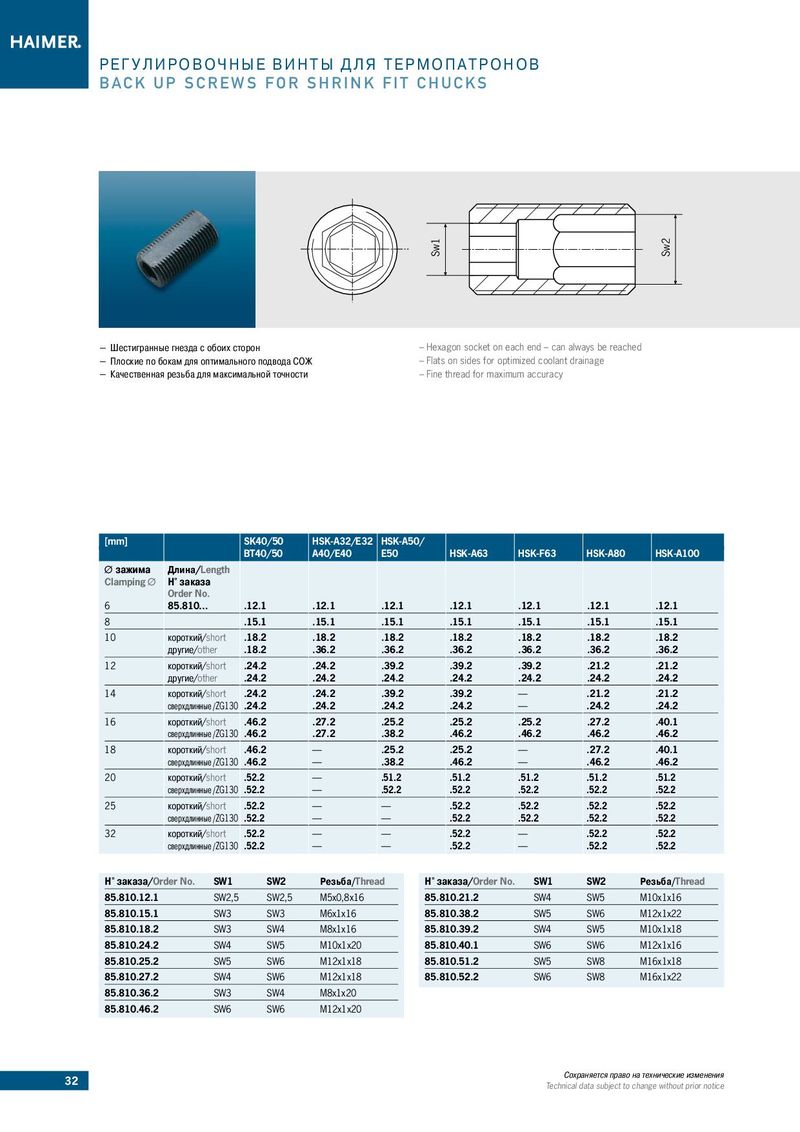

РЕГУЛИРОВОЧНЫЕ ВИНТЫ ДЛЯ ТЕРМОПАТРОНОВ BACK UP SCREWS FOR SHRINK FIT CHUCKS Sw1 Sw2 –– Шестигранные гнезда с обоих сторон – Hexagon socket on each end – can always be reached –– Плоские по бокам для оптимального подвода СОЖ – Flats on sides for optimized coolant drainage –– Качественная резьба для максимальной точности – Fine thread for maximum accuracy [mm] SK40/50 HSK-A32/E32 HSK-A50/ BT40/50 A40/E40 E50 HSK-A63 HSK-F63 HSK-A80 HSK-A100 Ø зажима Длина/Length Clamping Ø Н° заказа Order No. 6 85.810… .12.1 .12.1 .12.1 .12.1 .12.1 .12.1 .12.1 8 .15.1 .15.1 .15.1 .15.1 .15.1 .15.1 .15.1 10 короткий/short .18.2 .18.2 .18.2 .18.2 .18.2 .18.2 .18.2 другие/other .18.2 .36.2 .36.2 .36.2 .36.2 .36.2 .36.2 12 короткий/short .24.2 .24.2 .39.2 .39.2 .39.2 .21.2 .21.2 другие/other .24.2 .24.2 .24.2 .24.2 .24.2 .24.2 .24.2 14 короткий/short .24.2 .24.2 .39.2 .39.2 — .21.2 .21.2 сверхдлинные /ZG130 .24.2 .24.2 .24.2 .24.2 — .24.2 .24.2 16 короткий/short .46.2 .27.2 .25.2 .25.2 .25.2 .27.2 .40.1 сверхдлинные /ZG130 .46.2 .27.2 .38.2 .46.2 .46.2 .46.2 .46.2 18 короткий/short .46.2 — .25.2 .25.2 — .27.2 .40.1 сверхдлинные /ZG130 .46.2 — .38.2 .46.2 — .46.2 .46.2 20 короткий/short .52.2 — .51.2 .51.2 .51.2 .51.2 .51.2 сверхдлинные /ZG130 .52.2 — .52.2 .52.2 .52.2 .52.2 .52.2 25 короткий/short .52.2 — — .52.2 .52.2 .52.2 .52.2 сверхдлинные /ZG130 .52.2 — — .52.2 .52.2 .52.2 .52.2 32 короткий/short .52.2 — — .52.2 — .52.2 .52.2 сверхдлинные /ZG130 .52.2 — — .52.2 — .52.2 .52.2 Н° заказа/Order No. SW1 SW2 Резьба/Thread Н° заказа/Order No. SW1 SW2 Резьба/Thread 85.810.12.1 SW2,5 SW2,5 M5x0,8x16 85.810.21.2 SW4 SW5 M10x1x16 85.810.15.1 SW3 SW3 M6x1x16 85.810.38.2 SW5 SW6 M12x1x22 85.810.18.2 SW3 SW4 M8x1x16 85.810.39.2 SW4 SW5 M10x1x18 85.810.24.2 SW4 SW5 M10x1x20 85.810.40.1 SW6 SW6 M12x1x16 85.810.25.2 SW5 SW6 M12x1x18 85.810.51.2 SW5 SW8 M16x1x18 85.810.27.2 SW4 SW6 M12x1x18 85.810.52.2 SW6 SW8 M16x1x22 85.810.36.2 SW3 SW4 M8x1x20 85.810.46.2 SW6 SW6 M12x1x20 32 Сохраняется право на технические изменения Technical data subject to change without prior notice
