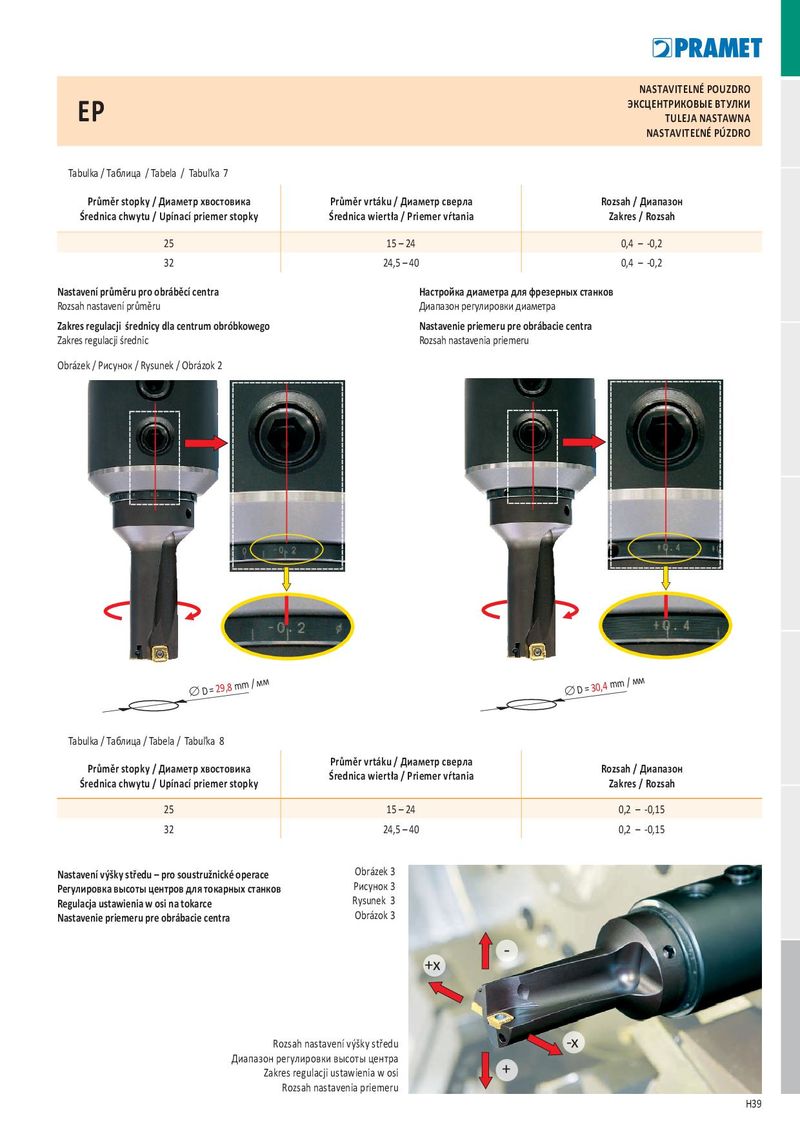

NASTAVITELNÉ POUZDRO ЭКСЦЕНТРИКОВЫЕ ВТ УЛКИ EP TULEJA NASTAWNA NASTAVITEĽNÉ PÚZDRO Tabulka / Tаблица / Tabela / Tabuľka 7 Průměr stopky / Диаметр хвостовика Průměr vrtáku / Диаметр сверла Rozsah / Диапазон Średnica chwytu / Upínací priemer stopky Średnica wiertła / Priemer vŕtania Zakres / Rozsah 25 15 – 24 0,4 – -0,2 32 24,5 – 40 0,4 – -0,2 Nastavení průměru pro obráběcí centra Настройка диаметра для фрезерных станков Rozsah nastavení průměru Диапазон регулировки диаметра Zakres regulacji średnicy dla centrum obróbkowego Nastavenie priemeru pre obrábacie centra Zakres regulacji średnic Rozsah nastavenia priemeru Obrázek / Рисунок / Rysunek / Obrázok 2 mm / мм mm / мм ∅ D = 29,8 ∅ D = 30,4 Tabulka / Tаблица / Tabela / Tabuľka 8 Průměr vrtáku / Диаметр сверла Průměr stopky / Диаметр хвостовика Rozsah / Диапазон Średnica wiertła / Priemer vŕtania Średnica chwytu / Upínací priemer stopky Zakres / Rozsah 25 15 – 24 0,2 – -0,15 32 24,5 – 40 0,2 – -0,15 Nastavení výšky středu – pro soustružnické operace Obrázek 3 Регулировка высоты центров для токарных станков Рисунок 3 Regulacja ustawienia w osi na tokarce Rysunek 3 Nastavenie priemeru pre obrábacie centra Obrázok 3 - +x Rozsah nastavení výšky středu -x Диапазон регулировки высоты центра Zakres regulacji ustawienia w osi + Rozsah nastavenia priemeru H39
