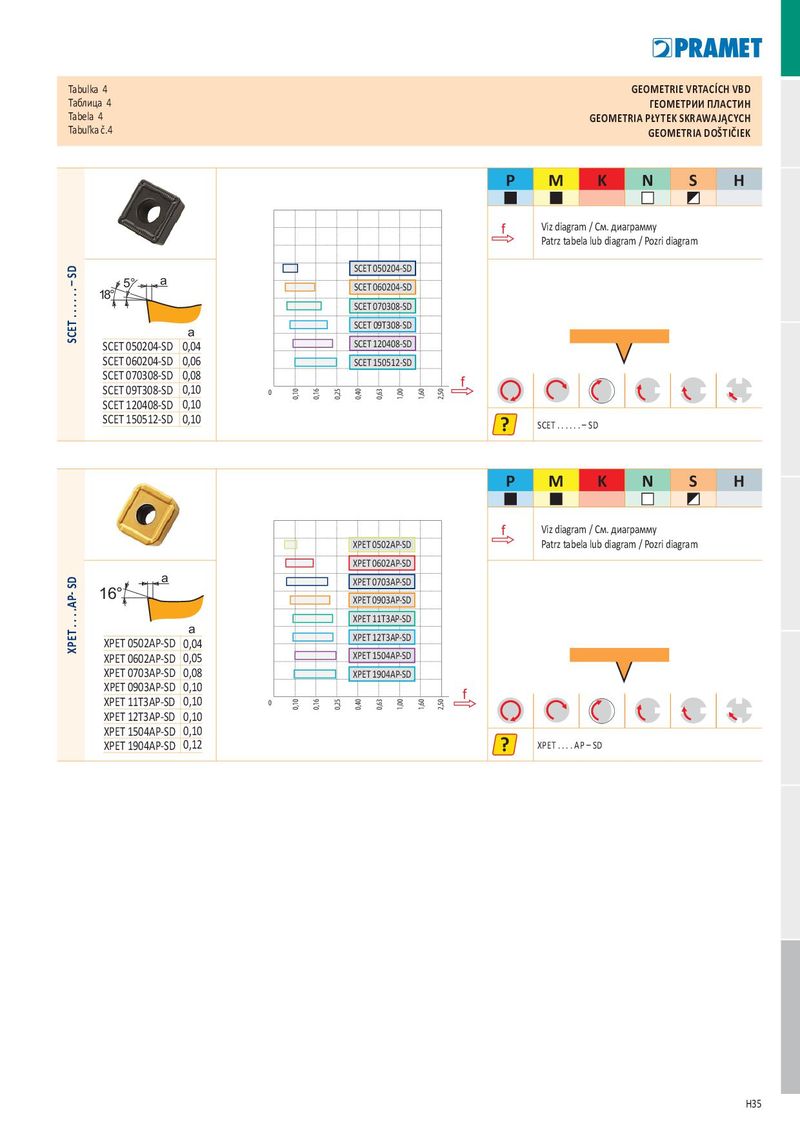

Таблица 4 ГЕОМЕТРИИ ПЛАСТИН Tabela 4 GEOMETRIA PŁYTEK SKRAWAJĄCYCH Tabuľka č.4 GEOMETRIA DOŠTIČIEK

P M K N S H

f Viz diagram / См. диаграмму Patrz tabela lub diagram / Pozri diagram SCET 050204-SD 5° a

18° SCET 060204-SD SCET 070308-SD a SCET 09T308-SD

SCET 050204-SD0,04SCET 120408-SD
SCET 060204-SD0,06SCET 150512-SD
SCET 070308-SD0,08f
SCET 09T308-SD0,10
0
SCET 120408-SD0,10
SCET 150512-SD0,10?
SCET . . . . . . – SD

P M K N S H

f Viz diagram / См. диаграмму XPET 0502AP-SD Patrz tabela lub diagram / Pozri diagram XPET 0602AP-SD a XPET 0703AP-SD

16°

XPET 0903AP-SD XPET 11T3AP-SD a

XPET 0502AP-SD0,04XPET 12T3AP-SD
XPET 0602AP-SD0,05XPET 1504AP-SD
XPET 0703AP-SD0,08XPET 1904AP-SD
XPET 0903AP-SD0,10f
XPET 11T3AP-SD0,10
0
XPET 12T3AP-SD0,10
XPET 1504AP-SD0,10?
XPET 1904AP-SD0,12XPET . . . . AP – SD
