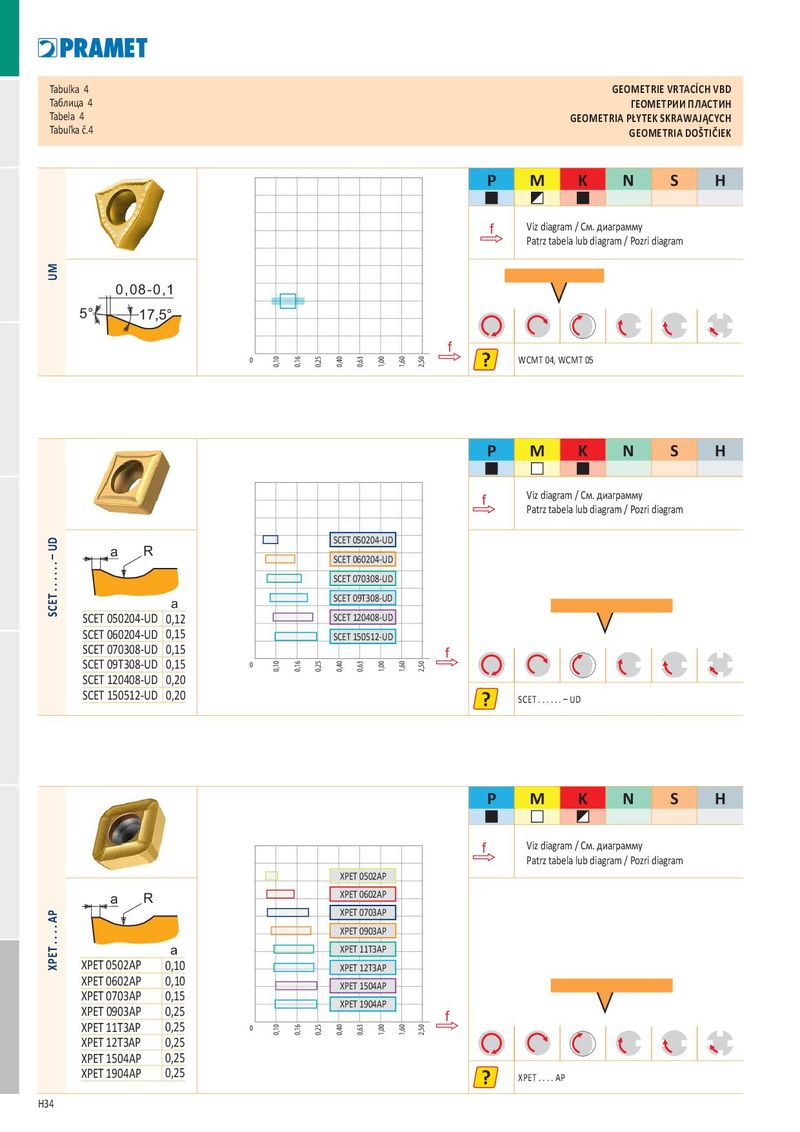

Tabulka 4 GEOMETRIE VRTACÍCH VBD Таблица 4 ГЕОМЕТРИИ ПЛАСТИН Tabela 4 GEOMETRIA PŁY TEK SKRAWA JĄCYCH Tabuľka č.4 GEOMETRIA DOŠTIČIEK P M K N S H f Viz diagram / См. диаграмму Patrz tabela lub diagram / Pozri diagram UM 0,08-0,1 5° 17,5° f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? WCMT 04, WCMT 05 P M K N S H Viz diagram / См. диаграмму f Patrz tabela lub diagram / Pozri diagram SCET 050204-UD a R SCET 060204-UD SCET 070308-UD SCET 09T308-UD a SCET . . . . . . – UD SCET 050204-UD 0,12 SCET 120408-UD SCET 060204-UD 0,15 SCET 150512-UD SCET 070308-UD 0,15 f SCET 09T308-UD 0,15 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 SCET 120408-UD 0,20 SCET 150512-UD 0,20 ? SCET . . . . . . – UD P M K N S H f Viz diagram / См. диаграмму Patrz tabela lub diagram / Pozri diagram XPET 0502AP XPET 0602AP a R XPET 0703AP XPET 0903AP a XPET 11T3AP XPET . . . . AP XPET 0502AP 0,10 XPET 12T3AP XPET 0602AP 0,10 XPET 1504AP XPET 0703AP 0,15 XPET 1904AP XPET 0903AP 0,25 f XPET 11T3AP 0,25 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 XPET 12T3AP 0,25 XPET 1504AP 0,25 XPET 1904AP 0,25 ? XPET . . . . AP H34
