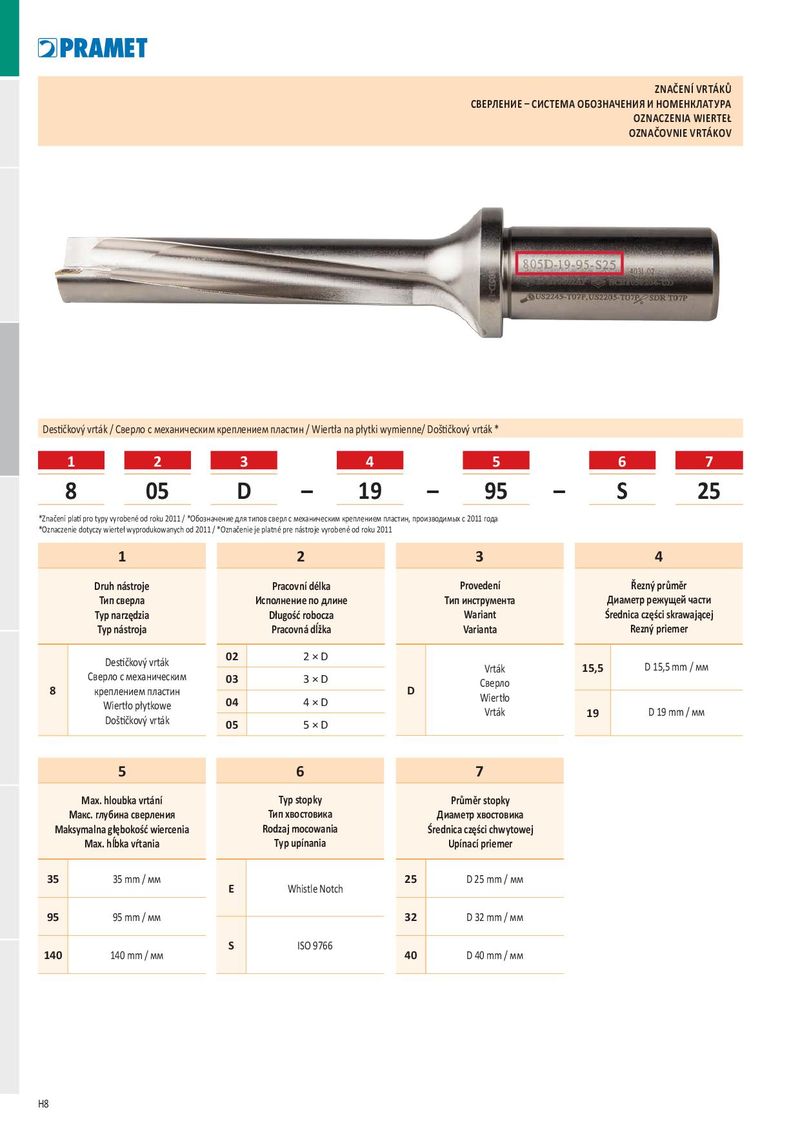

ZNAČENÍ VRTÁKŮ СВЕРЛЕНИЕ – СИСТЕМА ОБОЗНАЧЕНИЯ И НОМЕНКЛАТУРА OZNACZENIA WIERTEŁ OZNAČOVNIE VRTÁKOV
Destičkový vrták / Сверло с механическим креплением пластин / Wiertła na płytki wymienne/ Doštičkový vrták *
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||
| 8 | 05 | D | – | 19 | – | 95 | – | S | 25 |
*Značení platí pro typy vyrobené od roku 2011 / *Обозначение для типов сверл с механическим креплением пластин, производимых с 2011 года *Oznaczenie dotyczy wierteł wyprodukowanych od 2011 / *Označenie je platné pre nástroje vyrobené od roku 2011
| 1 | 2 | 3 | 4 | |
| Druh nástroje Тип сверла Typ narzędzia Typ nástroja | Pracovní délka Исполнение по длине Długość robocza Pracovná dĺžka | Provedení Тип инструмента Wariant Varianta | Řezný průměr Диаметр режущей части Średnica części skrawającej Rezný priemer | |
| 8 Destičkový vrták Сверло с механическим | 02 03 | 2 × D 3 × D | D Vrták Сверло | 15,5 D 15,5 mm / мм |
| креплением пластин Wiertło płytkowe Doštičkový vrták | 04 05 | 4 × D 5 × D | Wiertło Vrták | 19 D 19 mm / мм |
| 5 | 6 | 7 | ||
| Max. hloubka vrtání Макс. глубина сверления Maksymalna głębokość wiercenia Max. hĺbka vŕtania | Typ stopky Тип хвостовика Rodzaj mocowania Typ upínania | Průměr stopky Диаметр хвостовика Średnica części chwytowej Upínací priemer | ||
| 35 35 mm / мм | E | Whistle Notch | 25 D 25 mm / мм | |
| 95 95 mm / мм | 32 D 32 mm / мм | |||
| 140 140 mm / мм | S | ISO 9766 | 40 D 40 mm / мм |
