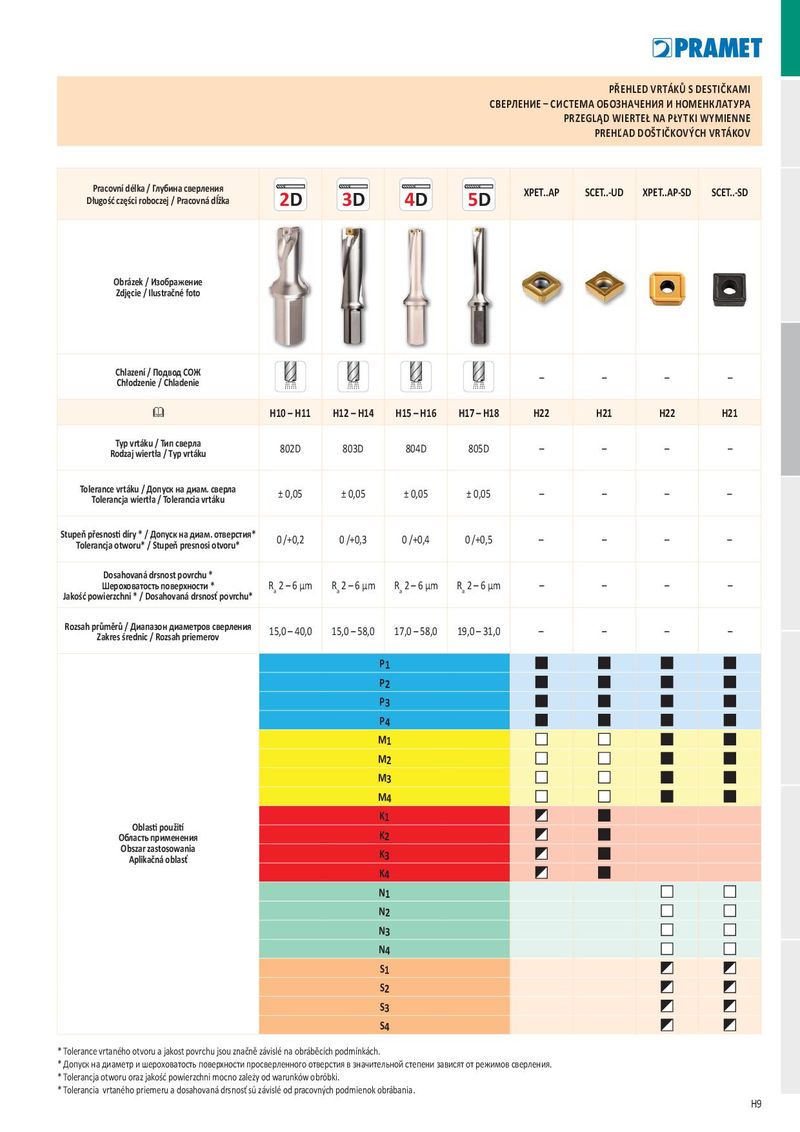

PŘEHLED VRTÁKŮ S DESTIČK AMI СВЕРЛЕНИЕ – СИСТЕМА ОБОЗНАЧЕНИЯ И НОМЕНКЛАТ УРА PRZEGLĄD WIERTEŁ NA PŁYTKI WYMIENNE PREHĽ AD DOŠTIČKOV ÝCH VRTÁKOV Pracovní délka / Глубина сверления XPET..AP SCET..-UD XPET..AP-SD SCET..-SD Długość części roboczej / Pracovná dĺžka 2D 3D 4D 5D Obrázek / Изображение Zdjęcie / Ilustračné foto Chlazení / Подвод СОЖ – – – – Chłodzenie / Chladenie & H10 – H11 H12 – H14 H15 – H16 H17 – H18 H22 H21 H22 H21 Typ vrtáku / Тип сверла 802D 803D 804D 805D – – – – Rodzaj wiertła / Typ vrtáku Tolerance vrtáku / Допуск на диам. сверла ± 0,05 ± 0,05 ± 0,05 ± 0,05 – – – – Tolerancja wiertła / Tolerancia vrtáku Stupeň přesnosti díry * / Допуск на диам. отверстия* 0 /+0,2 0 /+0,3 0 /+0,4 0 /+0,5 – – – – Tolerancja otworu* / Stupeň presnosi otvoru* Dosahovaná drsnost povrchu * Шероховатость поверхности * R a 2 – 6 μm R a 2 – 6 μm R a 2 – 6 μm R a 2 – 6 μm – – – – Jakość powierzchni * / Dosahovaná drsnosť povrchu* Rozsah průměrů / Диапазон диаметров сверления 15,0 – 40,0 15,0 – 58,0 17,0 – 58,0 19,0 – 31,0 – – – – Zakres średnic / Rozsah priemerov P 1 P 2 P 3 P 4 M 1 M 2 M 3 M 4 K 1 Oblasti použití Область применения K 2 Obszar zastosowania K Aplikačná oblasť 3 K 4 N 1 N 2 N 3 N 4 S 1 S 2 S 3 S 4 * Tolerance vrtaného otvoru a jakost povrchu jsou značně závislé na obráběcích podmínkách. * Допуск на диаметр и шероховатость поверхности просверленного отверстия в значительной степени зависят от режимов сверления. * Tolerancja otworu oraz jakość powierzchni mocno zależy od warunków obróbki. * Tolerancia vrtaného priemeru a dosahovaná drsnosť sú závislé od pracovných podmienok obrábania. H9
