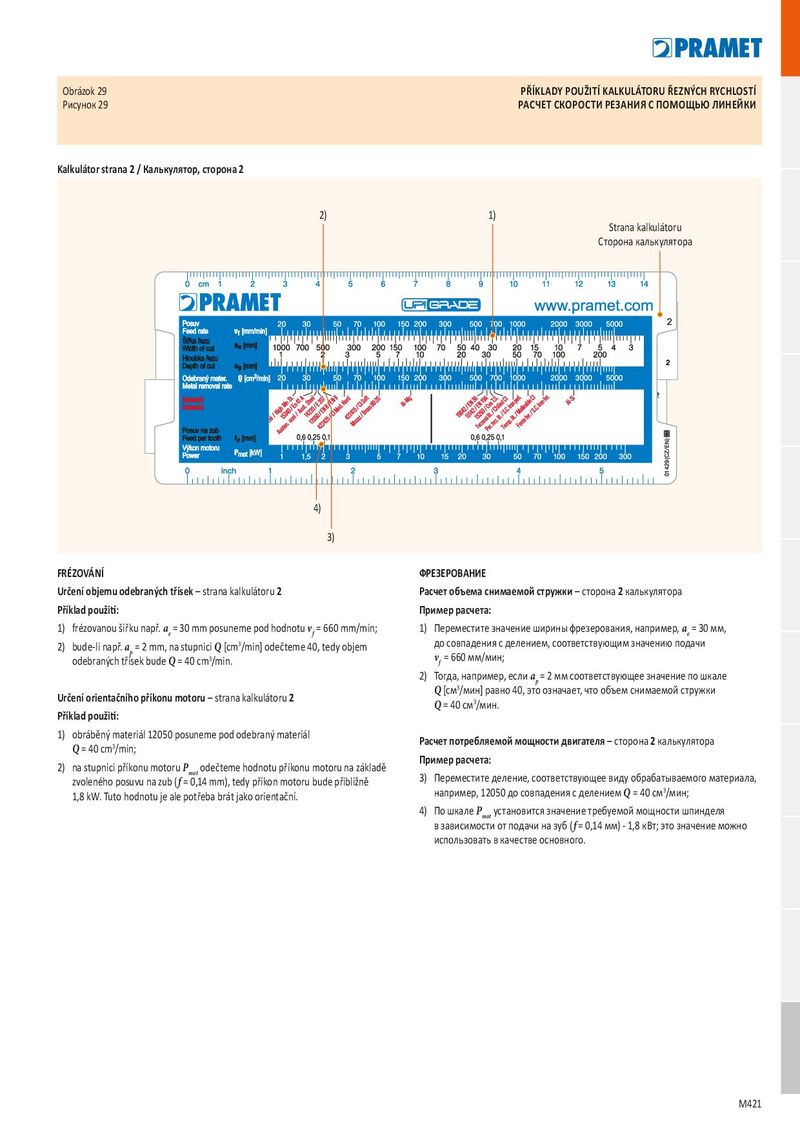

Obrázok 29 PŘÍKLADY POUŽITÍ KALKULÁTORU ŘEZNÝCH RYCHLOSTÍ Рисунок 29 РАСЧЕТ СКОРОСТИ РЕЗАНИЯ С ПОМОЩЬЮ ЛИНЕЙКИ
Kalkulátor strana 2 / Калькулятор, сторона 2
2) 1)
Strana kalkulátoru Сторона калькулятора
4) 3)
| FRÉZOVÁNÍ | ФРЕЗЕРОВАНИЕ | |||
| Určení objemu odebraných třísek – strana kalkulátoru 2 | Расчет объема снимаемой стружки – сторона 2 калькулятора | |||
| Příklad použití: | Пример расчета: | |||
| 1) frézovanou šířku např. a = 30 mm posuneme pod hodnotu v = 660 mm/min; | 1) Переместите значение ширины фрезерования, например, a = 30 мм, | |||
| e | f | до совпадения с делением, соответствующим значению подачиe |
2) bude-li např. a = 2 mm, na stupnici Q [cm3/min] odečteme 40, tedy objem odebraných třísek bude pQ = 40 cm /min. v = 660 мм/мин; 3 f 2) Тогда, например, если a = 2 мм соответствующее значение по шкале
Q [см /мин] равно 40, это означает, что объем снимаемой стружкиp
Určení orientačního příkonu motoru 2 3
– strana kalkulátoru Q = 40 см /мин. 3 Příklad použití: 1) obráběný materiál 12050 posuneme pod odebraný materiál
Q Расчет потребляемой мощности двигателя – сторона 2 калькулятора = 40 cm3/min; P Пример расчета: 2) na stupnici příkonu motoru odečteme hodnotu příkonu motoru na základě zvoleného posuvu na zub (f = 0,14 mm), tedy příkon motoru bude přibližně mot 3) Переместите деление, соответствующее виду обрабатываемого материала, 1,8 kW. Tuto hodnotu je ale potřeba brát jako orientační. например, 12050 до совпадения с делением Q = 40 см3/мин; 4) По шкале P установится значение требуемой мощности шпинделя в зависимости от подачи на зуб (motf = 0,14 мм) - 1,8 кВт; это значение можно использовать в качестве основного.
