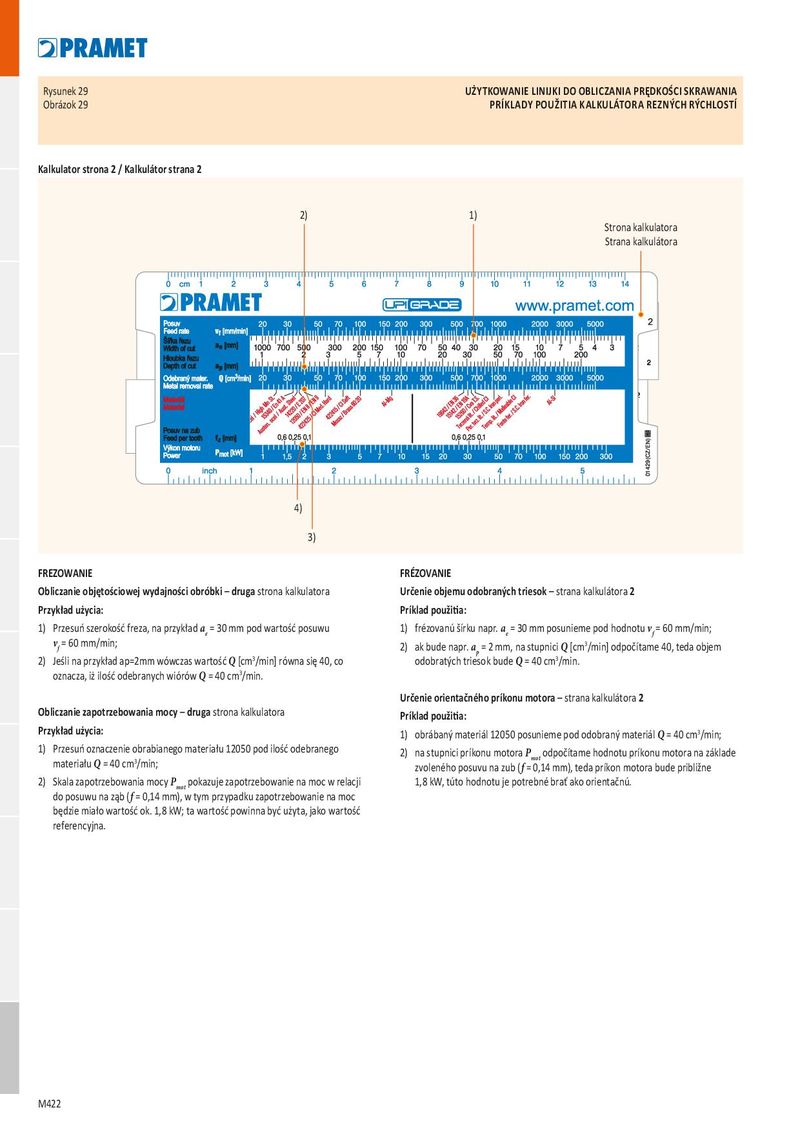

Rysunek 29 UŻYTKOWANIE LINIJKI DO OBLICZANIA PRĘDKOŚCI SKRAWANIA Obrázok 29 PRÍKLADY POUŽITIA KALKULÁTORA REZNÝCH RÝCHLOSTÍ

Kalkulator strona 2 / Kalkulátor strana 2

2) 1)

Strona kalkulatora Strana kalkulátora

4) 3)

FREZOWANIEFRÉZOVANIE
Obliczanie objętościowej wydajności obróbki – druga strona kalkulatoraUrčenie objemu odobraných triesok – strana kalkulátora 2
Przykład użycia:Príklad použitia:
1) Przesuń szerokość freza, na przykład a = 30 mm pod wartość posuwu1) frézovanú šírku napr. a = 30 mm posunieme pod hodnotu v = 60 mm/min;
v = 60 mm/min;eef

2) ak bude napr. a = 2 mm, na stupnici Q [cm3/min] odpočítame 40, teda objem f p 2) Jeśli na przykład ap=2mm wówczas wartość Q [cm3/min] równa się 40, co odobratých triesok bude Q = 40 cm3/min. oznacza, iż ilość odebranych wiórów Q = 40 cm3/min.

Určenie orientačného príkonu motora – strana kalkulátora 2 Obliczanie zapotrzebowania mocy – druga strona kalkulatora Príklad použitia:

Przykład użycia: 1) obrábaný materiál 12050 posunieme pod odobraný materiál Q = 40 cm /min; 3

1) Przesuń oznaczenie obrabianego materiału 12050 pod ilość odebranego2) na stupnici príkonu motora Podpočítame hodnotu príkonu motora na základe
materiału Q = 40 cm 3/min;zvoleného posuvu na zub (f = 0,14 mm), teda príkon motora bude približne mot

2) Skala zapotrzebowania mocy P pokazuje zapotrzebowanie na moc w relacji 1,8 kW, túto hodnotu je potrebné brať ako orientačnú.

do posuwu na ząb (f = 0,14 mm), w tym przypadku zapotrzebowanie na moc mot będzie miało wartość ok. 1,8 kW; ta wartość powinna być użyta, jako wartość referencyjna.
