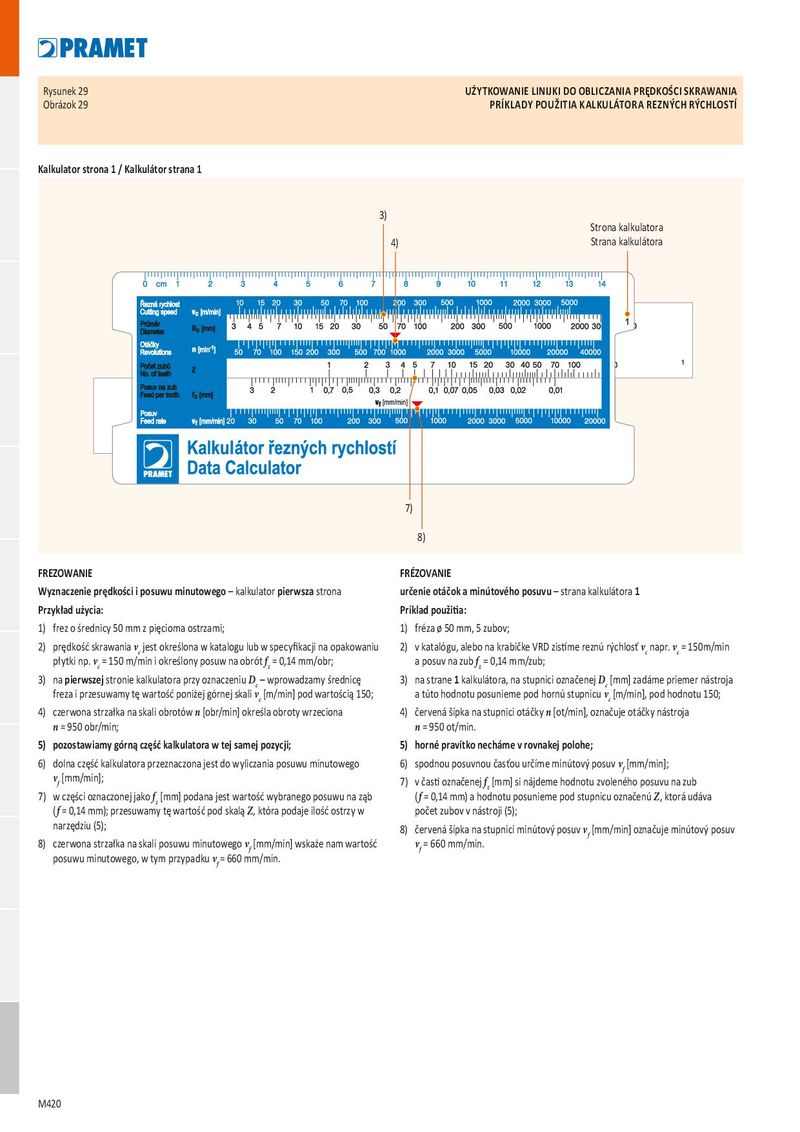

Rysunek 29 UŻYTKOWANIE LINIJKI DO OBLICZANIA PRĘDKOŚCI SKRAWANIA Obrázok 29 PRÍKLADY POUŽITIA KALKULÁTORA REZNÝCH RÝCHLOSTÍ

Kalkulator strona 1 / Kalkulátor strana 1

3) Strona kalkulatora 4) Strana kalkulátora

7) 8)

FREZOWANIEFRÉZOVANIE
Wyznaczenie prędkości i posuwu minutowego – kalkulator pierwsza stronaurčenie otáčok a minútového posuvu – strana kalkulátora 1
Przykład użycia:Príklad použitia:
1) frez o średnicy 50 mm z pięcioma ostrzami;1) fréza ø 50 mm, 5 zubov;
2) prędkość skrawania v jest określona w katalogu lub w specyfikacji na opakowaniu2) v katalógu, alebo na krabičke VRD zistíme reznú rýchlosť v napr. v = 150m/min
c c a posuv na zub f = 0,14 mm/zub; płytki np. v = 150 m/min i określony posuw na obrót cf = 0,14 mm/obr;

c z z

3) na pierwszej stronie kalkulatora przy oznaczeniu D – wprowadzamy średnicę 3) na strane 1 kalkulátora, na stupnici označenej D [mm] za dáme priemer nástroja freza i przesuwamy tę wartość poniżej górnej skali vc [m/min] pod wartością 150; a túto hodnotu posunieme pod hornú stupnicu vc [m/min], pod hodnotu 150; c c 4) czerwona strzałka na skali obrotów n [obr/min] określa obroty wrzeciona 4) červená šípka na stupnici otáčky n [ot/min], označuje otáčky nástroja

n = 950 obr/min; n = 950 ot/min. 5) pozostawiamy górną część kalkulatora w tej samej pozycji; 5) horné pravítko necháme v rovnakej polohe; 6) dolna część kalkulatora przeznaczona jest do wyliczania posuwu minutowego 6) spodnou posuvnou časťou určíme minútový posuv v [mm/min]; v [mm/min]; f 7) v časti označenej f [mm] si nájdeme hodnotu zvoleného po suvu na zub f 7) w części oznaczonej jako f [mm] podana jest wartość wybranego posuwu na ząb (f = 0,14 mm) a hodnotu posunieme pod stupnicu označenú zZ, ktorá udáva (f = 0,14 mm); przesuwamy tę wartość pod skalą zZ, która podaje ilość ostrzy w počet zubov v nástroji (5); narzędziu (5); 8) červená šípka na stupnici minútový posuv v [mm/min] označuje minútový posuv

8) czerwona strzałka na skali posuwu minutowego v [mm/min] wskaże nam wartość v = 660 mm/min. f

posuwu minutowego, w tym przypadku v = 660 mm/min.f f f
