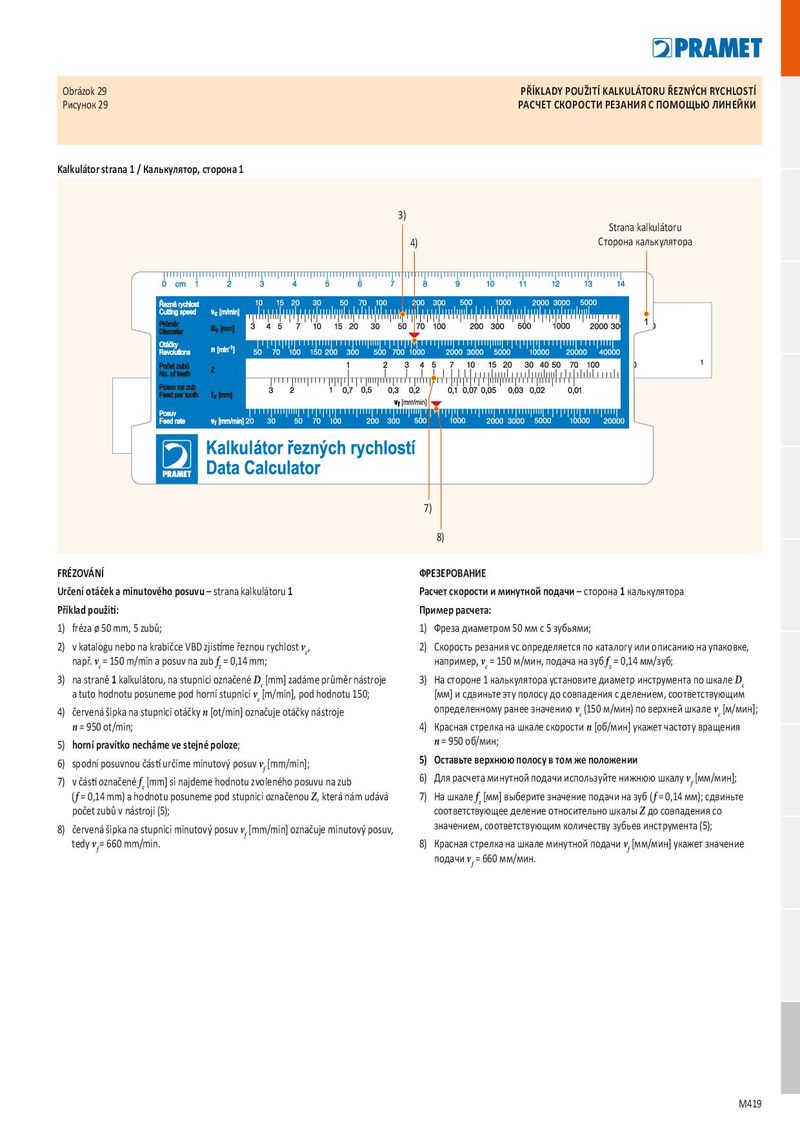

Obrázok 29 PŘÍKLADY POUŽITÍ KALKULÁTORU ŘEZNÝCH RYCHLOSTÍ Рисунок 29 РАСЧЕТ СКОРОСТИ РЕЗАНИЯ С ПОМОЩЬЮ ЛИНЕЙКИ Kalkulátor strana 1 / Калькулятор, сторона 1 3) Strana kalkulátoru 4) Сторона калькулятора 7) 8) FRÉZOVÁNÍ ФРЕЗЕРОВАНИЕ Určení otáček a minutového posuvu – strana kalkulátoru 1 Расчет скорости и минутной подачи – сторона 1 калькулятора Příklad použití: Пример расчета: 1) fréza ø 50 mm, 5 zubů; 1) Фреза диаметром 50 мм с 5 зубьями; 2) v katalogu nebo na krabičce VBD zjistíme řeznou rychlost v c , 2) Скорость резания vc определяется по каталогу или описанию на упаковке, např. v c = 150 m/min a posuv na zub f z = 0,14 mm; например, v c = 150 м/мин, подача на зуб f z = 0,14 мм/зуб; 3) na straně 1 kalkulátoru, na stupnici označené D c [mm] zadáme průměr nástroje 3) На стороне 1 калькулятора установите диаметр инструмента по шкале D c a tuto hodnotu posuneme pod horní stupnici v c [m/min], pod hodnotu 150; [мм] и сдвиньте эту полосу до совпадения с делением, соответствующим 4) červená šipka na stupnici otáčky n [ot/min] označuje otáčky nástroje определенному ранее значению v c (150 м/мин) по верхней шкале v c [м/мин]; n = 950 ot/min; 4) Красная стрелка на шкале скорости n [об/мин] укажет частоту вращения 5) horní pravítko necháme ve stejné poloze; n = 950 об/мин; 6) spodní posuvnou částí určíme minutový posuv v 5) Оставьте верхнюю полосу в том же положении f [mm/min]; 7) v části označené f 6) Для расчета минутной подачи используйте нижнюю шкалу v z [mm] si najdeme hodnotu zvoleného posuvu na zub f [мм/мин]; ( f = 0,14 mm) a hodnotu posuneme pod stupnici označenou Z, která nám udává 7) На шкале f z [мм] выберите значение подачи на зуб ( f = 0,14 мм); сдвиньте počet zubů v nástroji (5); соответствующее деление относительно шкалы Z до совпадения со 8) červená šipka na stupnici minutový posuv v f [mm/min] označuje minutový posuv, значением, соответствующим количеству зубьев инструмента (5); tedy v f = 660 mm/min. 8) Красная стрелка на шкале минутной подачи v f [мм/мин] укажет значение подачи v f = 660 мм/мин. M419
