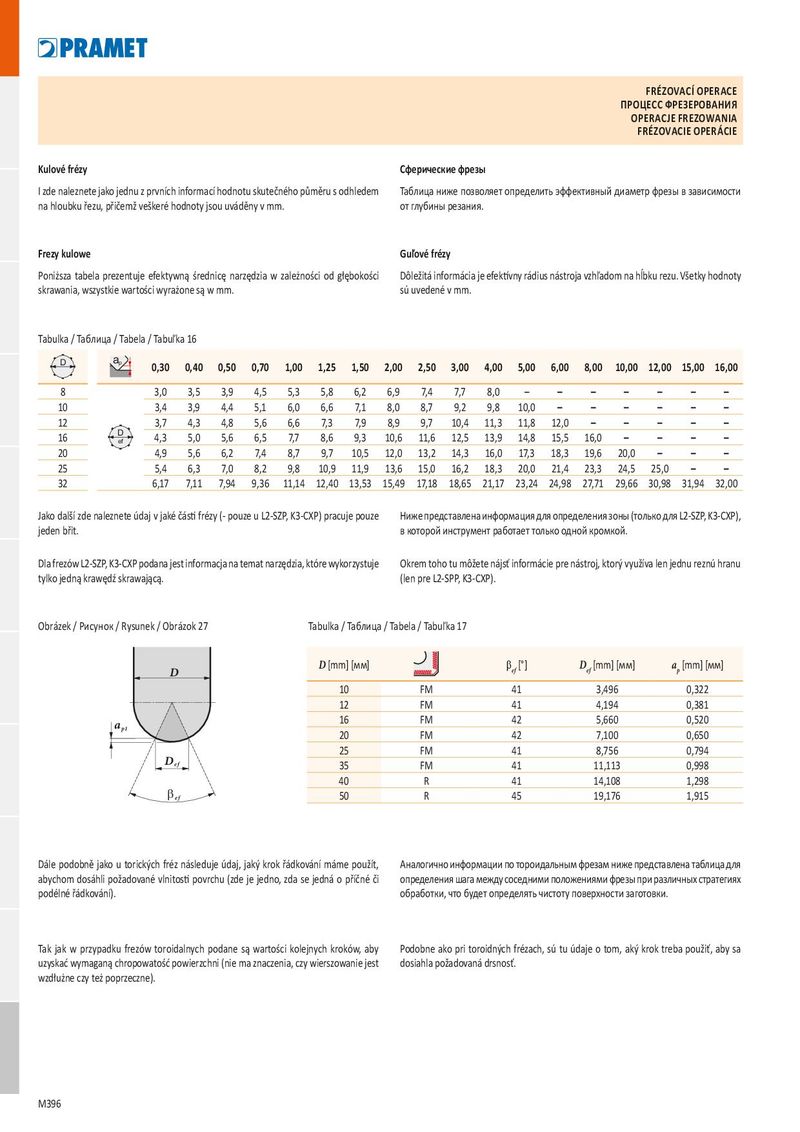

ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE
| Kulové frézy | Сферические фрезы |
| I zde naleznete jako jednu z prvních informací hodnotu skutečného půměru s odhledem | Таблица ниже позволяет определить эффективный диаметр фрезы в зависимости |
| na hloubku řezu, přičemž veškeré hodnoty jsou uváděny v mm. | от глубины резания. |
| Frezy kulowe | Guľové frézy |
| Poniższa tabela prezentuje efektywną średnicę narzędzia w zależności od głębokości | Dôležitá informácia je efektívny rádius nástroja vzhľadom na hĺbku rezu. Všetky hodnoty |
| skrawania, wszystkie wartości wyrażone są w mm. | sú uvedené v mm. |
Tabulka / Таблица / Tabela / Tabuľka 16
| D | ap | 0,30 | 0,40 | 0,50 | 0,70 | 1,00 | 1,25 | 1,50 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 15,00 | 16,00 |
| 8 | 3,0 | 3,5 | 3,9 | 4,5 | 5,3 | 5,8 | 6,2 | 6,9 | 7,4 | 7,7 | 8,0 | – | – | – | – | – | – | – | |
| 10 | 3,4 | 3,9 | 4,4 | 5,1 | 6,0 | 6,6 | 7,1 | 8,0 | 8,7 | 9,2 | 9,8 | 10,0 | – | – | – | – | – | – | |
| 12 | 3,7 | 4,3 | 4,8 | 5,6 | 6,6 | 7,3 | 7,9 | 8,9 | 9,7 | 10,4 | 11,3 | 11,8 | 12,0 | – | – | – | – | – | |
| 16 | D ef | 4,3 | 5,0 | 5,6 | 6,5 | 7,7 | 8,6 | 9,3 | 10,6 | 11,6 | 12,5 | 13,9 | 14,8 | 15,5 | 16,0 | – | – | – | – |
| 20 | 4,9 | 5,6 | 6,2 | 7,4 | 8,7 | 9,7 | 10,5 | 12,0 | 13,2 | 14,3 | 16,0 | 17,3 | 18,3 | 19,6 | 20,0 | – | – | – | |
| 25 | 5,4 | 6,3 | 7,0 | 8,2 | 9,8 | 10,9 | 11,9 | 13,6 | 15,0 | 16,2 | 18,3 | 20,0 | 21,4 | 23,3 | 24,5 | 25,0 | – | – | |
| 32 | 6,17 | 7,11 | 7,94 | 9,36 | 11,14 | 12,40 | 13,53 | 15,49 | 17,18 | 18,65 | 21,17 | 23,24 | 24,98 | 27,71 | 29,66 | 30,98 | 31,94 | 32,00 |
| Jako další zde naleznete údaj v jaké části frézy (- pouze u L2-SZP, K3-CXP) pracuje pouze | Ниже представлена информация для определения зоны (только для L2-SZP, K3-CXP), |
| jeden břit. | в которой инструмент работает только одной кромкой. |
| Dla frezów L2-SZP, K3-CXP podana jest informacja na temat narzędzia, które wykorzystuje | Okrem toho tu môžete nájsť informácie pre nástroj, ktorý využíva len jednu reznú hranu |
| tylko jedną krawędź skrawającą. | (len pre L2-SPP, K3-CXP). |
Obrázek / Рисунок / Rysunek / Obrázok 27 Tabulka / Таблица / Tabela / Tabuľka 17
| D[mm] [мм] | bef [°] | Def [mm] [мм] | ap [mm] [мм] | |
| 10 | FM | 41 | 3,496 | 0,322 |
| 12 | FM | 41 | 4,194 | 0,381 |
| 16 | FM | 42 | 5,660 | 0,520 |
| 20 | FM | 42 | 7,100 | 0,650 |
| 25 | FM | 41 | 8,756 | 0,794 |
| 35 | FM | 41 | 11,113 | 0,998 |
| 40 | R | 41 | 14,108 | 1,298 |
| 50 | R | 45 | 19,176 | 1,915 |
ef
ef
Dále podobně jako u torických fréz následuje údaj, jaký krok řádkování máme použít, Аналогично информации по тороидальным фрезам ниже представлена таблица для abychom dosáhli požadované vlnitosti povrchu (zde je jedno, zda se jedná o příčné či определения шага между соседними положениями фрезы при различных стратегиях podélné řádkování). обработки, что будет определять чистоту поверхности заготовки.
Tak jak w przypadku frezów toroidalnych podane są wartości kolejnych kroków, aby Podobne ako pri toroidných frézach, sú tu údaje o tom, aký krok treba použiť, aby sa uzyskać wymaganą chropowatość powierzchni (nie ma znaczenia, czy wierszowanie jest dosiahla požadovaná drsnosť. wzdłużne czy też poprzeczne).
