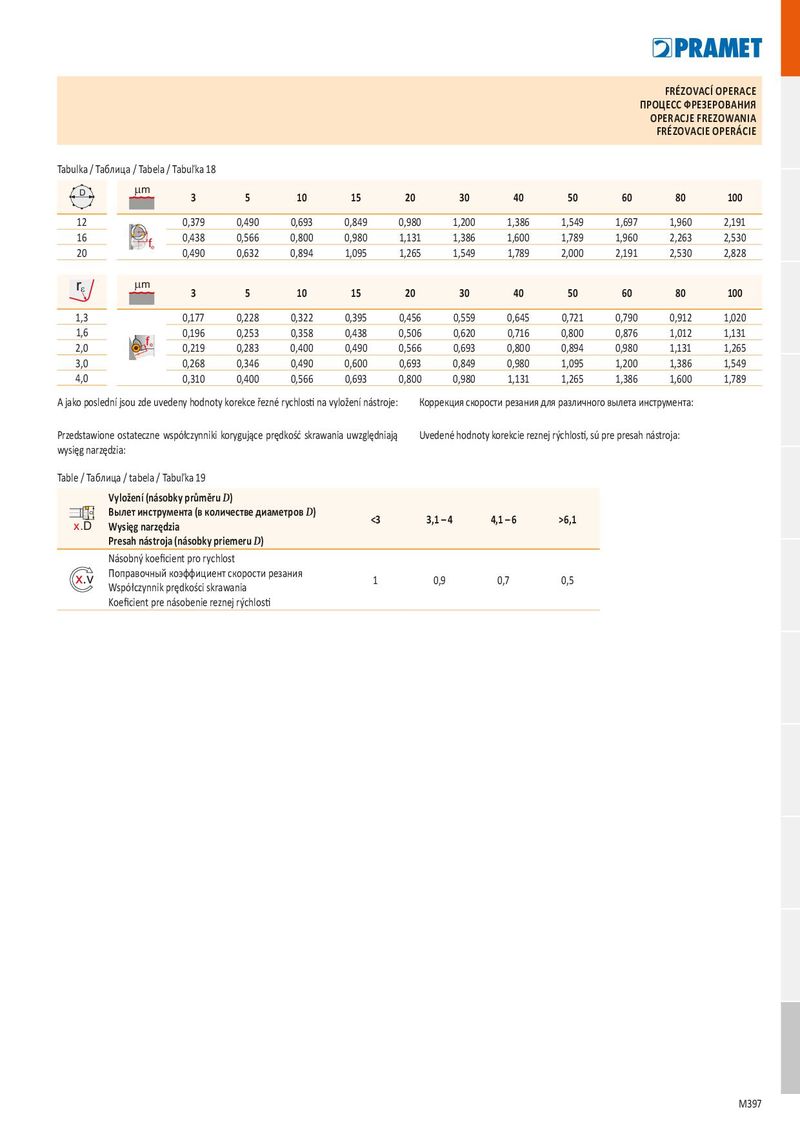

ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE Tabulka / Таблица / Tabela / Tabuľka 18
| D | m m | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
| 12 | 0,379 | 0,490 | 0,693 | 0,849 | 0,980 | 1,200 | 1,386 | 1,549 | 1,697 | 1,960 | 2,191 | |
| 16 | f | 0,438 | 0,566 | 0,800 | 0,980 | 1,131 | 1,386 | 1,600 | 1,789 | 1,960 | 2,263 | 2,530 |
| 20 | e | 0,490 | 0,632 | 0,894 | 1,095 | 1,265 | 1,549 | 1,789 | 2,000 | 2,191 | 2,530 | 2,828 |
| re | m m | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
| 1,3 | 0,177 | 0,228 | 0,322 | 0,395 | 0,456 | 0,559 | 0,645 | 0,721 | 0,790 | 0,912 | 1,020 | |
| 1,6 | 0,196 | 0,253 | 0,358 | 0,438 | 0,506 | 0,620 | 0,716 | 0,800 | 0,876 | 1,012 | 1,131 | |
| 2,0 | fe | 0,219 | 0,283 | 0,400 | 0,490 | 0,566 | 0,693 | 0,800 | 0,894 | 0,980 | 1,131 | 1,265 |
| 3,0 | 0,268 | 0,346 | 0,490 | 0,600 | 0,693 | 0,849 | 0,980 | 1,095 | 1,200 | 1,386 | 1,549 | |
| 4,0 | 0,310 | 0,400 | 0,566 | 0,693 | 0,800 | 0,980 | 1,131 | 1,265 | 1,386 | 1,600 | 1,789 |
A jako poslední jsou zde uvedeny hodnoty korekce řezné rychlosti na vyložení nástroje: Коррекция скорости резания для различного вылета инструмента: Przedstawione ostateczne współczynniki korygujące prędkość skrawania uwzględniają Uvedené hodnoty korekcie reznej rýchlosti, sú pre presah nástroja: wysięg narzędzia: Table / Таблица / tabela / Tabuľka 19
| D x.D | Vyložení (násobky průměruD) Вылет инструмента (в количестве диаметровD) Wysięg narzędzia | 3,1 – 4 | 4,1 – 6 | >6,1 | |
| Presah nástroja (násobky priemeruD) i | |||||
| Násobný koeficient pro rychlost | |||||
| x.v | i Поправочный коэффициент скорости резания Współczynnik prędkości skrawania ii | 1 | 0,9 | 0,7 | 0,5 |
| Koeficientpre násobenie reznejrýchlosti |
