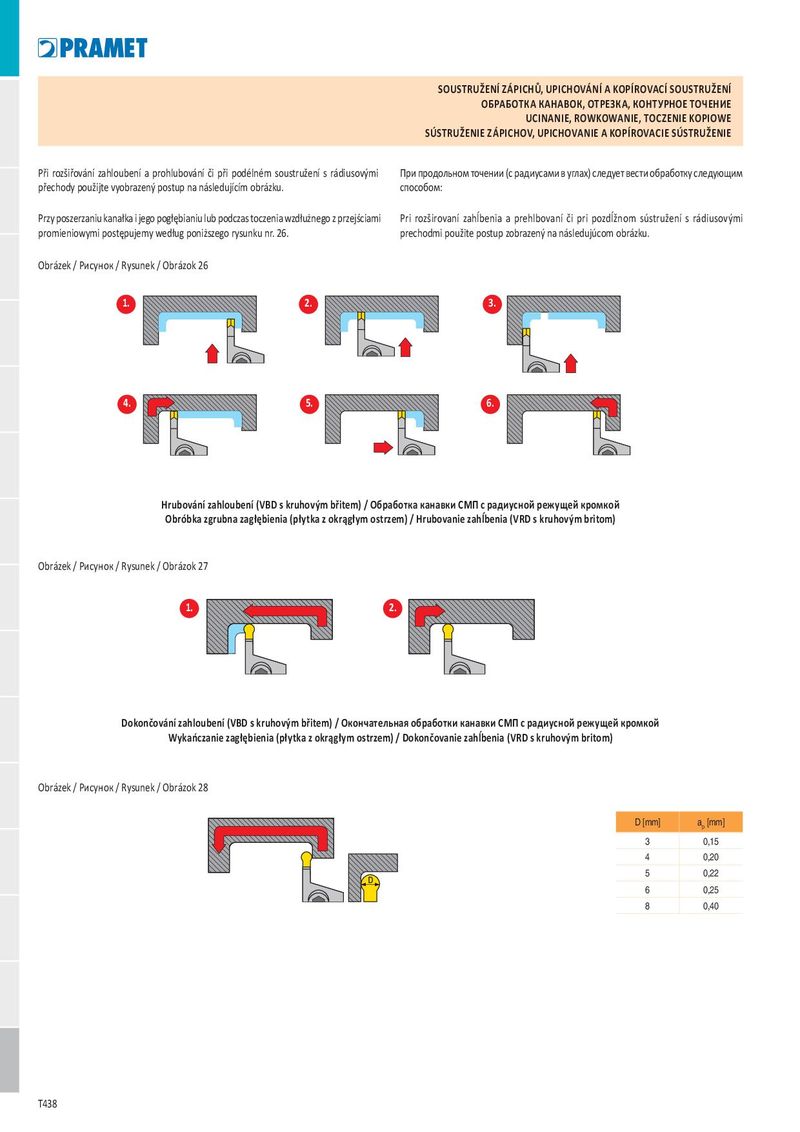

ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОНТУРНОЕ ТОЧЕНИЕ UCINANIE, ROWKOWANIE, TOCZENIE KOPIOWE SÚSTRUŽENIE ZÁPICHOV, UPICHOVANIE A KOPÍROVACIE SÚSTRUŽENIE
| Při rozšiřování zahloubení a prohlubování či při podélném soustružení s rádiusovými | При продольном точении (с радиусами в углах) следует вести обработку следующим |
| přechody použijte vyobrazený postup na následujícím obrázku. | способом: |
| Przy poszerzaniu kanałka i jego pogłębianiu lub podczas toczenia wzdłużnego z przejściami | Pri rozširovaní zahĺbenia a prehlbovaní či pri pozdĺžnom sústružení s rádiusovými |
| promieniowymi postępujemy według poniższego rysunku nr. 26. | prechodmi použite postup zobrazený na následujúcom obrázku. |
| Obrázek / Рисунок / Rysunek / Obrázok 26 | |
| 3. 2. 1. |
4. 5. 6.
Hrubování zahloubení (VBD s kruhovým břitem) / Обработка канавки СМП с радиусной режущей кромкой Obróbka zgrubna zagłębienia (płytka z okrągłym ostrzem) / Hrubovanie zahĺbenia (VRD s kruhovým britom)
Obrázek / Рисунок / Rysunek / Obrázok 27 1. 2.
Dokončování zahloubení (VBD s kruhovým břitem) / Окончательная обработки канавки СМП с радиусной режущей кромкой Wykańczanie zagłębienia (płytka z okrągłym ostrzem) / Dokončovanie zahĺbenia (VRD s kruhovým britom)
Obrázek / Рисунок / Rysunek / Obrázok 28
| D [mm] | ap[mm] |
| 3 | 0,15 |
| 4 | 0,20 |
| 5 | 0,22 |
| 6 | 0,25 |
| 8 | 0,40 |
