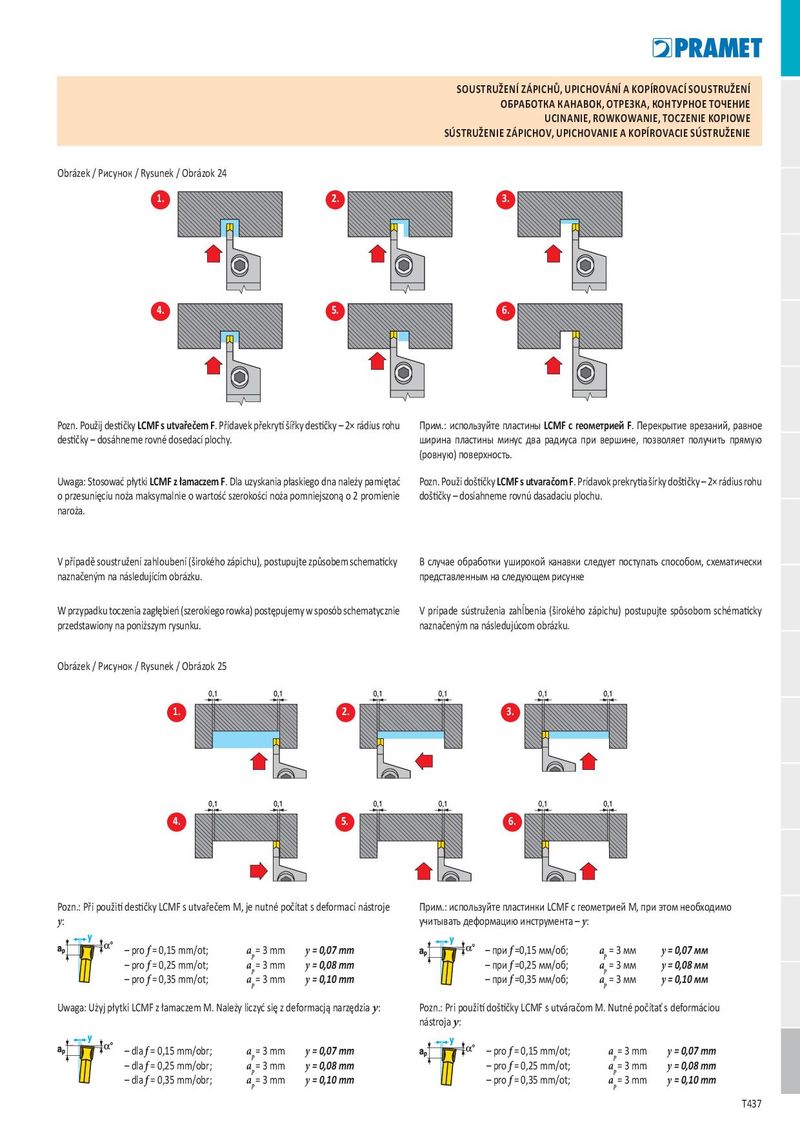

ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОНТУРНОЕ ТОЧЕНИЕ UCINANIE, ROWKOWANIE, TOCZENIE KOPIOWE SÚSTRUŽENIE ZÁPICHOV, UPICHOVANIE A KOPÍROVACIE SÚSTRUŽENIE Obrázek / Рисунок / Rysunek / Obrázok 24
1. 2. 3.
4. 5. 6.
| Pozn. Použij destičky LCMF s utvařečem F. Přídavek překrytí šířky destičky – 2× rádius rohu | Прим.: используйте пластины LCMF с геометрией F. Перекрытие врезаний, равное |
| destičky – dosáhneme rovné dosedací plochy. | ширина пластины минус два радиуса при вершине, позволяет получить прямую |
| (ровную) поверхность. | |
| Uwaga: Stosować płytki LCMF z łamaczem F. Dla uzyskania płaskiego dna należy pamiętać | Pozn. Použi doštičky LCMF s utvaračom F. Prídavok prekrytia šírky doštičky – 2× rádius rohu |
| o przesunięciu noża maksymalnie o wartość szerokości noża pomniejszoną o 2 promienie | doštičky – dosiahneme rovnú dasadaciu plochu. |
| naroża. | |
| V případě soustružení zahloubení (širokého zápichu), postupujte způsobem schematicky | В случае обработки уширокой канавки следует поступать способом, схематически |
| naznačeným na následujícím obrázku. | представленным на следующем рисунке |
| W przypadku toczenia zagłębień (szerokiego rowka) postępujemy w sposób schematycznie | V prípade sústruženia zahĺbenia (širokého zápichu) postupujte spôsobom schématicky |
| przedstawiony na poniższym rysunku. | naznačeným na následujúcom obrázku. |
| Obrázek / Рисунок / Rysunek / Obrázok 25 | |
| 3. 2. 1. |
4. 5. 6.
Pozn.: Při použití destičky LCMF s utvařečem M, je nutné počítat s deformací nástroje Прим.: используйте пластинки LCMF с геометрией М, при этом необходимо y: учитывать деформацию инструмента – y:
| – pro f = 0,15 mm/ot; | a = 3 mm | y = 0,07 mm | – при f =0,15 мм/об; | a = 3 мм | y = 0,07 мм | |
| – pro f = 0,25 mm/ot; | ap= 3 mm | y = 0,08 mm | – при f =0,25 мм/об; | ap = 3 мм | y = 0,08 мм | |
| – pro f = 0,35 mm/ot; | ap= 3 mm | y = 0,10 mm | – при f =0,35 мм/об; | ap = 3 мм | y = 0,10 мм | |
| p | p | |||||
| Uwaga: Użyj płytki LCMF z łamaczem M. Należy liczyć się z deformacją narzędzia y: | Pozn.: Pri použití doštičky LCMF s utváračom M. Nutné počítať s deformáciou | |||||
| nástroja y: | ||||||
| – dla f = 0,15 mm/obr; | a = 3 mm | y = 0,07 mm | – pro f = 0,15 mm/ot; | a = 3 mm | y = 0,07 mm | |
| – dla f = 0,25 mm/obr; | ap= 3 mm | y = 0,08 mm | – pro f = 0,25 mm/ot; | ap= 3 mm | y = 0,08 mm | |
| – dla f = 0,35 mm/obr; | ap= 3 mm | y = 0,10 mm | – pro f = 0,35 mm/ot; | ap= 3 mm | y = 0,10 mm |
